Spritzgussform für Roboter-Fußgehäuse

Kernvorteile

• 15+ Jahre Exporterfahrung — Etablierte Versorgung von Kunden aus der Robotik und Präzisionsausrüstung auf europäischen und asiatischen Märkten; vertraut mit regionalen technischen Standards und Liefererwartungen
• Zeichnung & modellbasiertes Zitat — Akzeptiert 2D-Engineering-Zeichnungen oder 3D-CAD-Daten (STEP/IGES) für die Formenentwicklung und berücksichtigt die multivarianten Entwicklungszyklen mit geringem Volumen, die für Robotikprogramme typisch sind
• Fähigkeit zur komplexen Formstruktur — Design- und Bearbeitungsfähigkeit für Mehrschieber, Heber, interne Kernzugmechanismen und Heißkanalsysteme, angepasst an die geometrische Komplexität von Robotergehäuseteilen
• Erfahrung in der Verarbeitung leichter Materialien — Etablierte Spritzgussprozessparameter für ABS-, PC- und PAGF-technische Kunststoffe, die das Gleichgewicht zwischen Gewichtsreduzierung und struktureller Leistung in Robotergehäusen unterstützen
• End-to-End-Service — Spritzguss, Kunststoffschweißen und Komponentenmontage als integrierter Service verfügbar, einschließlich Lieferung von mehrteilig montierten Unterbaugruppen

Produktspezifikationen

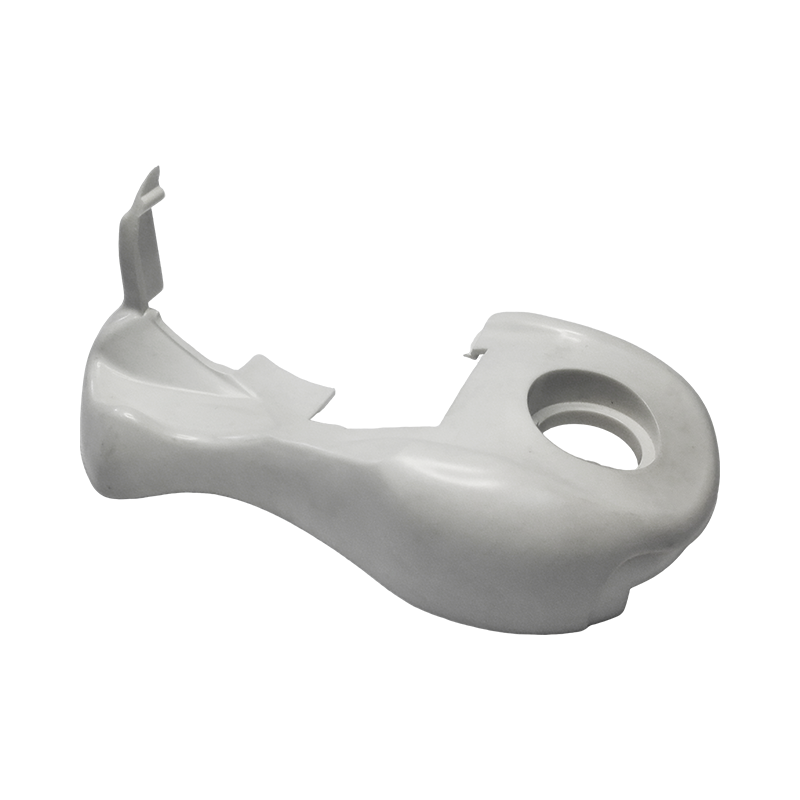

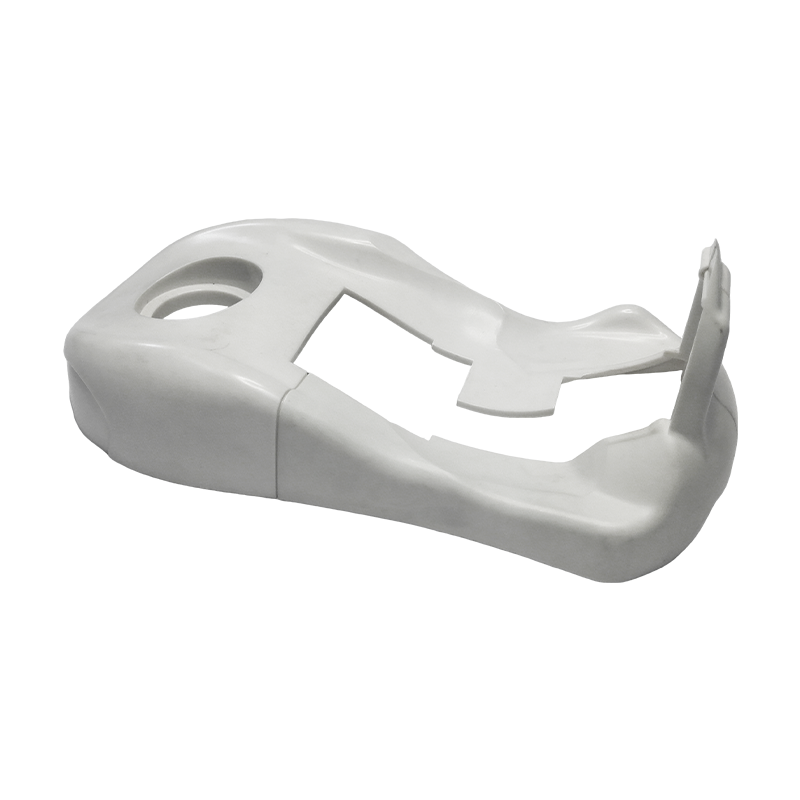

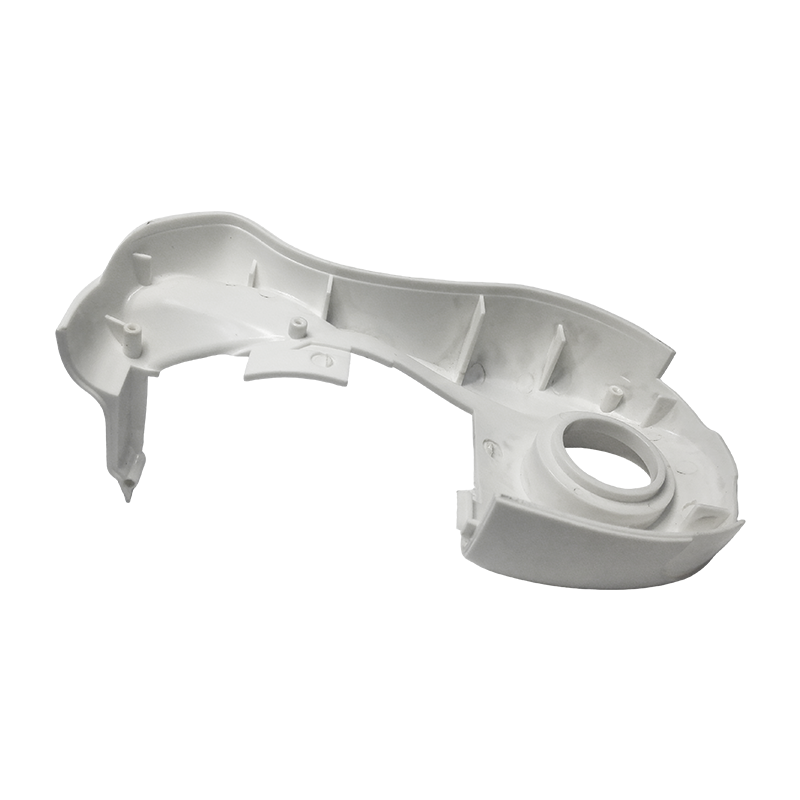

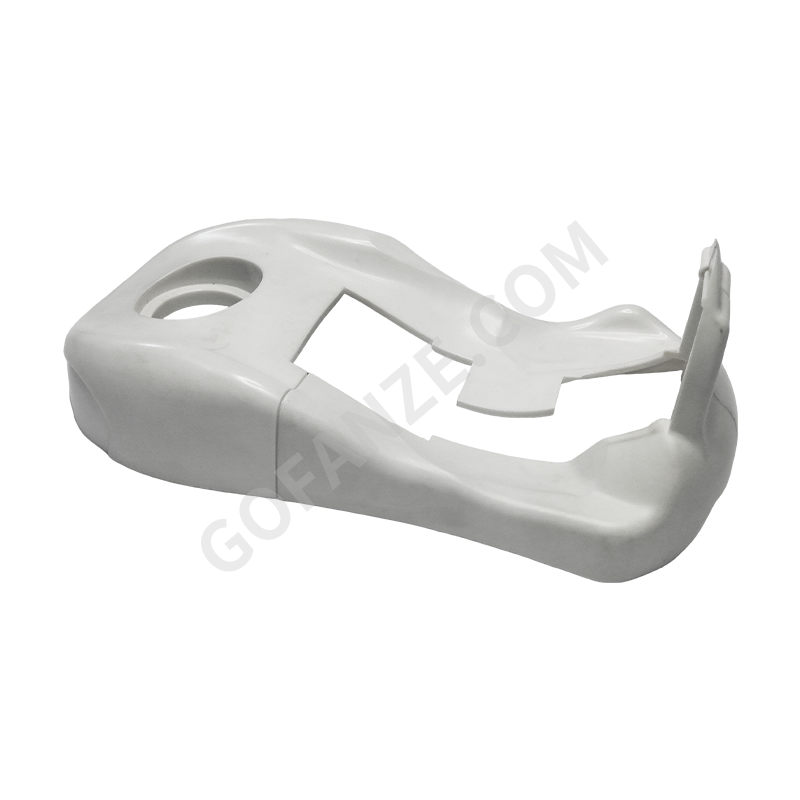

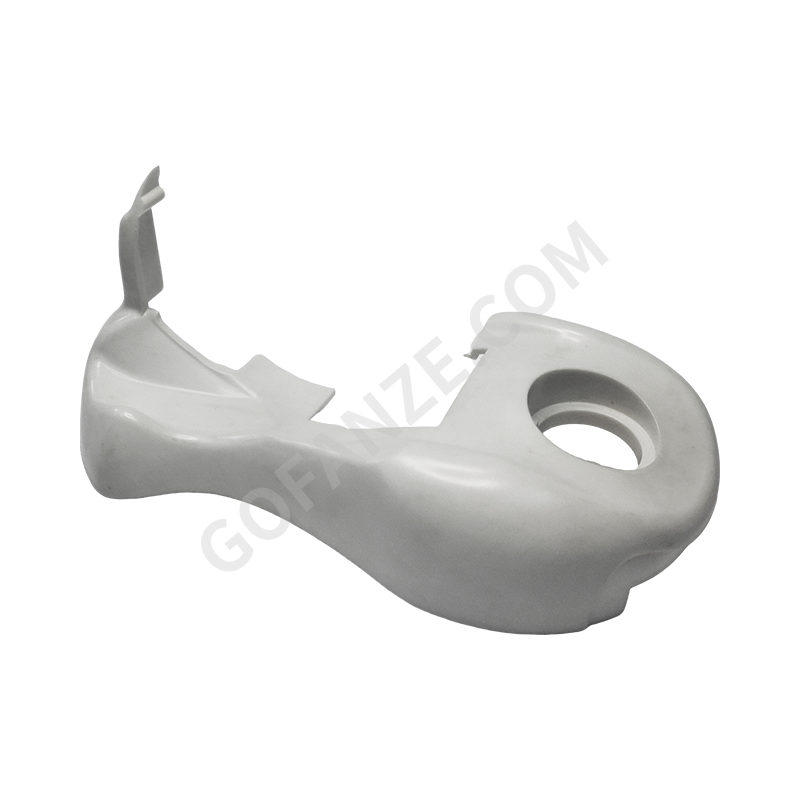

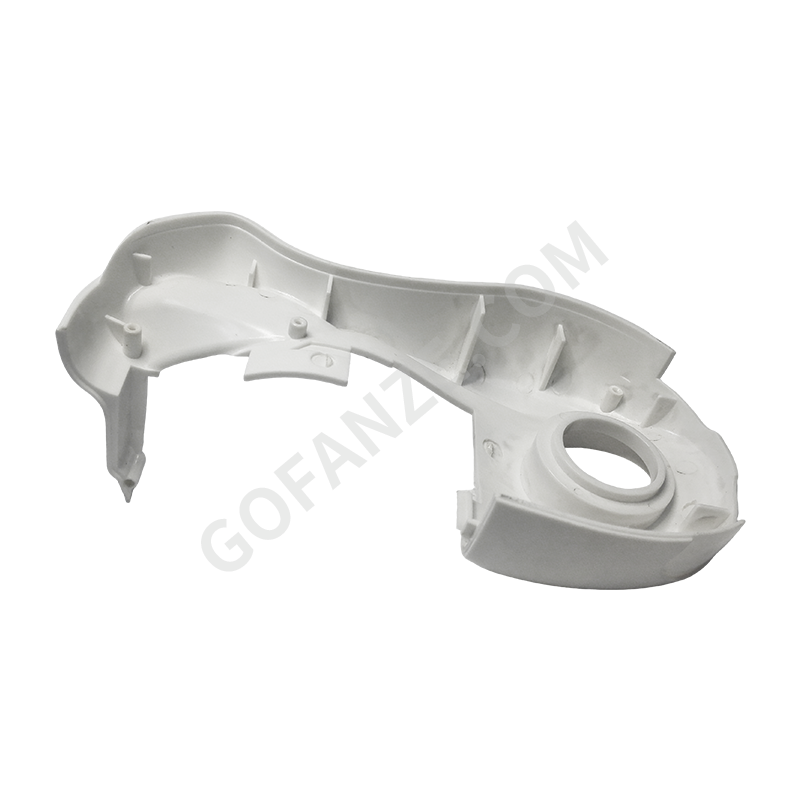

Roboter-Fußschale

• Kompatible Materialien: PA6GF, PA66GF (glasfaserverstärktes Nylon), PC/ABS-Legierung — ausgleichende Leichtbauweise, Verschleißfestigkeit und Schlagfestigkeit
• Strukturelle Merkmale: Dünnwandige Schalenkonstruktion mit Sensormontagelöchern, Kabelführungskanälen und Passflächen für Metallrahmeneinsätze
• Maßgenauigkeit: Kritische Passflächen und Montagelochpositionen werden auf Toleranzen innerhalb von ±0,1 mm gesteuert
• Oberflächenbeschaffenheit: Lackierung, Texturbehandlung oder Naturharzoberfläche, aufgetragen gemäß den Anforderungen an die Produktoptikqualität
• Assembly-Konfiguration: Kompatibel mit Metalleinsätzen, Sensormodulen und Gummisohlenpolsterbaugruppe
• Gewichtsmanagement: Optimierung der Wandstärke und Materialauswahl, um eine strukturelle Gewichtsreduzierung im Einklang mit den Gesamtzielen der Roboterleichtbauweise zu erreichen

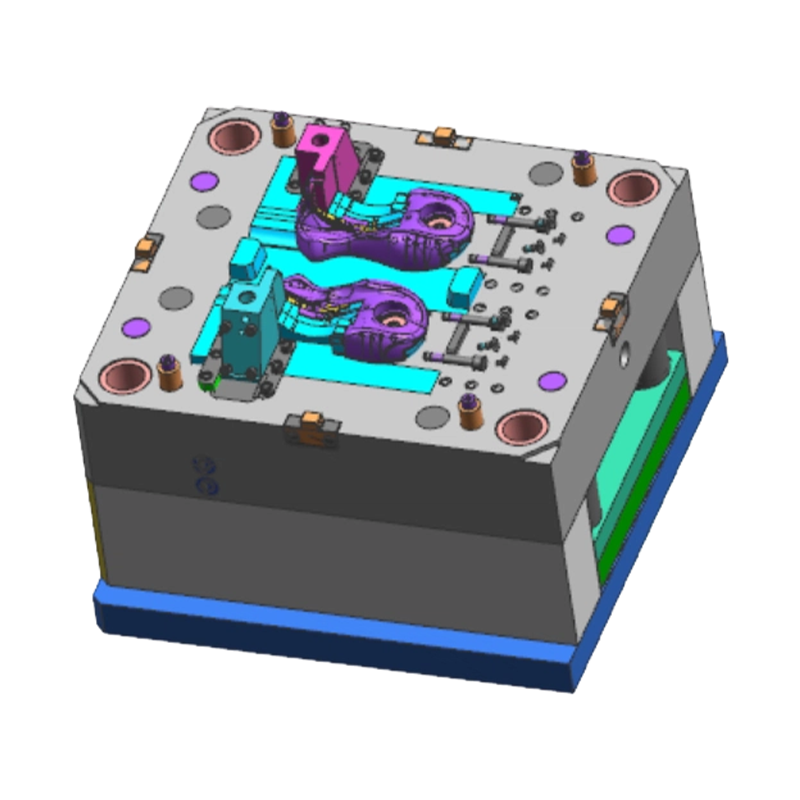

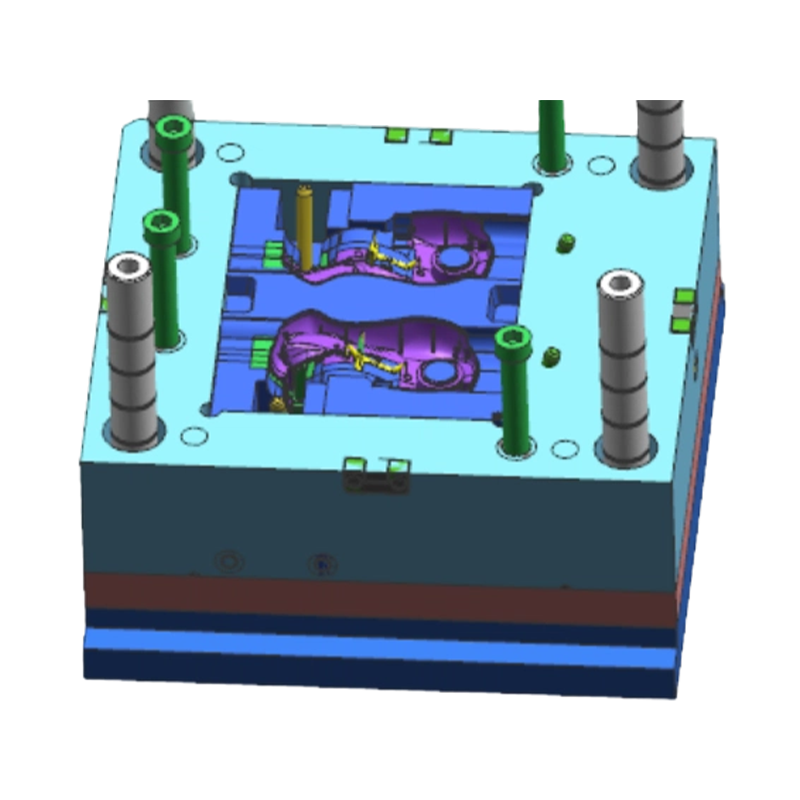

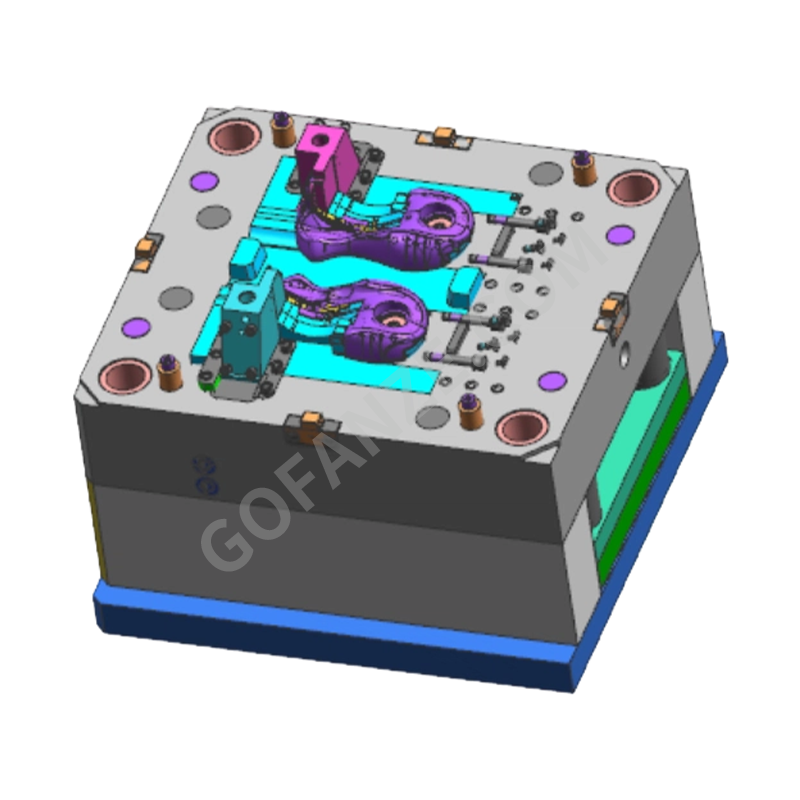

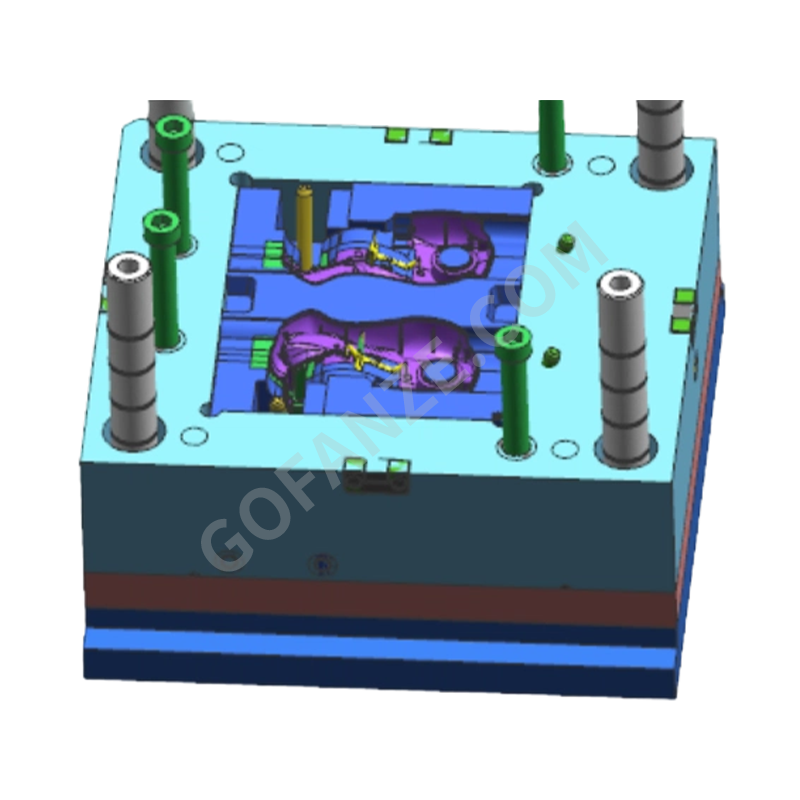

Robotergehäusekomponentenformen

• Formtypen: Ein-/Mehrkavitäts-Heißläufer/Kaltläufer mit komplexen Auswurfmechanismen, einschließlich Schiebern, Hebern und internen Kernzügen
• Formstahlsorten: P20, 718H, S136 — ausgewählt basierend auf den Anforderungen an die Maßgenauigkeit und dem Produktionsvolumen
• Oberflächenbeschaffenheit: Spiegelpolitur, VDI/MoldTech-Texturätzen; geeignet als Grundfläche zum Lackieren von Aussehensteilen
• Werkzeugstandzeit: Standardwerkzeuge 300.000–500.000 Schüsse; Werkzeuge aus gehärtetem Stahl für eine längere Lebensdauer bei höheren Volumenanforderungen erhältlich
• Maßtoleranz: Präzisionsroboterteilformen, gesteuert auf ±0,05 mm
• Standardkompatibilität: DME-, HASCO- und kundendefinierte Formstandards werden unterstützt

Anwendungsbereiche

Roboter-Fußschale:

• Strukturkomponenten des humanoiden Roboterfuß-Endeffektors
• Vierbeinige Fußpolsterschalen für bionische Roboter und Sensormontagegehäuse
• Gehäuse für mobile Module des Serviceroboter-Chassis
• Bildung und Forschung Strukturkomponenten des humanoiden Roboterfußes

Formen der Robotergehäusekomponente:

• Kopfschalen, Rumpfplatten und Abdeckformen für Gliedmaßengelenke humanoider Roboter
• Armgehäuse und Deckelformen für kollaborative Roboter (Cobot)
• Außenschalenformen für Serviceroboter, Führungsroboter und Lieferroboter
• Industrieroboter-Schrankplatten und Endeffektor-Gehäuseformen
• Robotergehäuse für die medizinische Rehabilitation und tragbare Exoskelett-Strukturkomponentenformen

FAQ und technische Überlegungen
F1: Wie wird der Verzug bei Roboter-Fußgehäusen mit ungleichmäßiger Wandstärke kontrolliert?
Roboter-Fußgehäus kombinieren typischerweise lokale Verstärkungsrippen, Montagevorsprünge und dünnwandige Abschnitte in einem einzigen Teil, wo ungleichmäßiges Schrumpfen beim Spritzgießen zu Verzug führen kann. Zu den Gegenmaßnahmen gehören: CAE-Formflussanalyse während des Formdesigns, um die Platzierung des Tors und die Anordnung des Kühlkreislaufs zu optimieren; Auswahl schrumpfarmer glasfaserverstärkter Materialien wie PA6GF30; und konforme Kühlkanäle innerhalb der Form, um die Gleichmäßigkeit der Kühlung zu verbessern.
F2: Die Fußschale enthält Metalleinsätze — wie wird die Einsatzpositionierung beim Spritzgießen gesteuert?
Metalleinsätze (z. B. Messingeinsätze mit Gewinde oder Sensormontageplatten) werden mithilfe vorpositionierter Einsatzpositionierungsstifte in der Form positioniert und durch Einsteckformen in das Kunststoffteil integriert. Bei Einsätzen mit engen Positionsanforderungen müssen die Maßtoleranzen des Einsatzes und die Geometrie des Formpositionierungsmechanismus in der Entwurfsphase angepasst werden, um sicherzustellen, dass die Genauigkeit der Einsatzposition den Montageanforderungen entspricht.
F3: Roboter-Wohnprogramme beinhalten oft viele Teilevarianten bei geringem Volumen — wie können die Werkzeugkosten verwaltet werden?
Für multivariante Entwicklungsprogramme für Robotergehäuse mit geringem Volumen können die folgenden Ansätze in Betracht gezogen werden: Mehrkavitätswerkzeuge (z. B. 1×2 oder 1×4 Kavität) zur Steigerung der Leistung pro Schuss; modulares Formbasisdesign mit austauschbaren Kavitätseinsätzen für geometrisch ähnliche Teile, um wiederholte Investitionen in die Formbasis zu reduzieren; oder vereinfachte Formstrukturen (Kaltkanal, zwei Platten) für nicht sichtbare Teile, um die anfänglichen Werkzeugkosten zu senken. Basierend auf den Anforderungen an Teilegeometrie und Volumen werden spezifische Empfehlungen gegeben.
F4: Für Oberflächen, die wie Robotergehäuse aussehen, gelten strenge Anforderungen an die Ebenheit — wie wird dies bei Werkzeugen sichergestellt?
Die Ebenheit der Erscheinungsoberfläche wird durch die Bearbeitungsgenauigkeit des Formhohlraums, die Stahlhärte und die Parameter des Spritzprozesses beeinflusst. Wir wenden hochpräzise CNC-Bearbeitung und EDM auf Formen von Erscheinungsformen an und erreichen eine Hohlraumoberflächenrauheit von Ra 0,4 μm oder weniger. Bei Formversuchen werden die Prozessparameter optimiert, um etwaige Ebenheitsabweichungen zu beheben. Bei Bedarf wird eine lokale Hohlraumpolitur durchgeführt, bis das Erscheinungsbild der Oberfläche den Kundenstandards entspricht.
F5: Ist ein One-Stop-Service von der Formenentwicklung bis zur zusammengebauten Unterbaugruppe verfügbar?
Ja. Zu unseren Fähigkeiten gehören Spritzgießen, Kunststoffschweißen (Ultraschall und Heizplatte) und Komponentenmontage. Für mehrteilig montierte Strukturen wie Roboterfußschalen können wir Einlegepressfitting, Ultraschallschweißen von Unterkomponenten und Endmontage nach dem Spritzgießen durchführen und so nahezu vollständige Baugruppen liefern, um das Lieferkettenmanagement für den Kunden zu vereinfachen.

F: 10. Wenn ich ein Produkt entwickeln möchte, das spritzgegossene Teile enthält, welche Art von Unterstützung können Sie leisten?

Wir können umfassende Unterstützung bieten, die von der Überprüfung der Produktentwicklung und dem Strukturdesign bis hin zur Formenherstellung, dem Volumenspritzgießen, dem Drucken und der Montage reicht. Wir können bereits in den frühen Phasen der Produktentwicklung mit Kunden zusammenarbeiten, um Designs zur Kostensenkung und verbesserten Herstellbarkeit zu optimieren.

F: 9.Wie ist die Qualitätspolitik des Unternehmens?

Das Unternehmen hält sich stets an die Qualitätspolitik „Präzision, hohe Effizienz, Schmiedequalität“ und ist bestrebt, seinen Kunden durch fortschrittliche Technologie und ein hervorragendes Managementteam qualitativ hochwertige Dienstleistungen zu bieten.

F: 8.Welche Wettbewerbsvorteile haben Sie gegenüber anderen Formenbauunternehmen?

Unsere Vorteile liegen in der Kombination aus Singapurs Präzisionsformtechnologie, fortschrittlicher Produktionsausrüstung (umfangreiche importierte CNC- und Spritzgussmaschinen), einem umfassenden One-Stop-Produktionsprozess (vom Entwurf bis zur Montage) und einem strengen Qualitätsmanagementsystem, das nach IATF 16949 zertifiziert ist.

F: 7.Wer sind Ihre Hauptkunden und in welche Regionen werden die Produkte exportiert?

Wir haben gute Kooperationsbeziehungen mit bekannten Unternehmen aufgebaut, darunter den britischen Unternehmen Land Rover und Triumph Motorcycles, inländischen SAIC-, Changan- und ABB-Ladestationen sowie der japanischen Tiger Corporation. Unsere Produkte werden in Länder wie Japan, Europa und die Vereinigten Staaten exportiert.

F: 5. Welche Qualitätssystemzertifizierungen hat das Unternehmen erhalten?

Das Unternehmen hat die IATF 16949-Zertifizierung für Qualitätssysteme bestanden und stellt sicher, dass unsere Produktqualität im Automobil- und Industriesektor internationalen Standards entspricht.

F: 6.In welchen Bereichen kommen die Produkte des Unternehmens hauptsächlich zum Einsatz?

Unsere Produkte werden häufig verwendet, hauptsächlich in Bereichen wie der Innenausstattung von Kraftfahrzeugen, Ladestationen für neue Energie und Haushaltsgeräten.

F: 4.Über welche Hauptproduktionsausrüstung verfügt das Unternehmen?

Wir verfügen über mehrere importierte Präzisionsbearbeitungsanlagen, darunter Präzisionsmaschinen bekannter ausländischer Marken wie CNC-Werkzeugmaschinen, EDM-Funkenmaschinen und langsam laufende Drahtschneidemaschinen. Darüber hinaus verfügen wir über eine Reihe von Hochleistungs-Spritzguss-Produktionsanlagen aus Japan und Deutschland.

F: 3.Wo befindet sich das Unternehmen derzeit und wie groß ist die Fabrik?

Das Unternehmen zog 2016 nach Guigu Park, Kreis Jiashan, Provinz Zhejiang. Derzeit erstreckt sich das Werk über eine Fläche von 7.000 Quadratmetern, hat eine Nutzfläche von 14.000 Quadratmetern und beschäftigt rund 100 Mitarbeiter.
