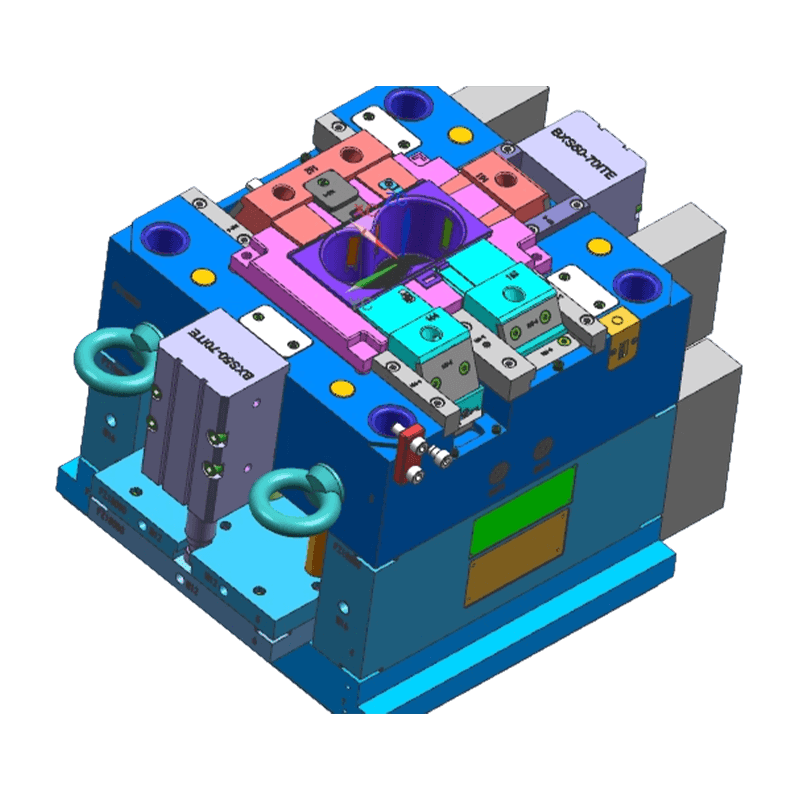

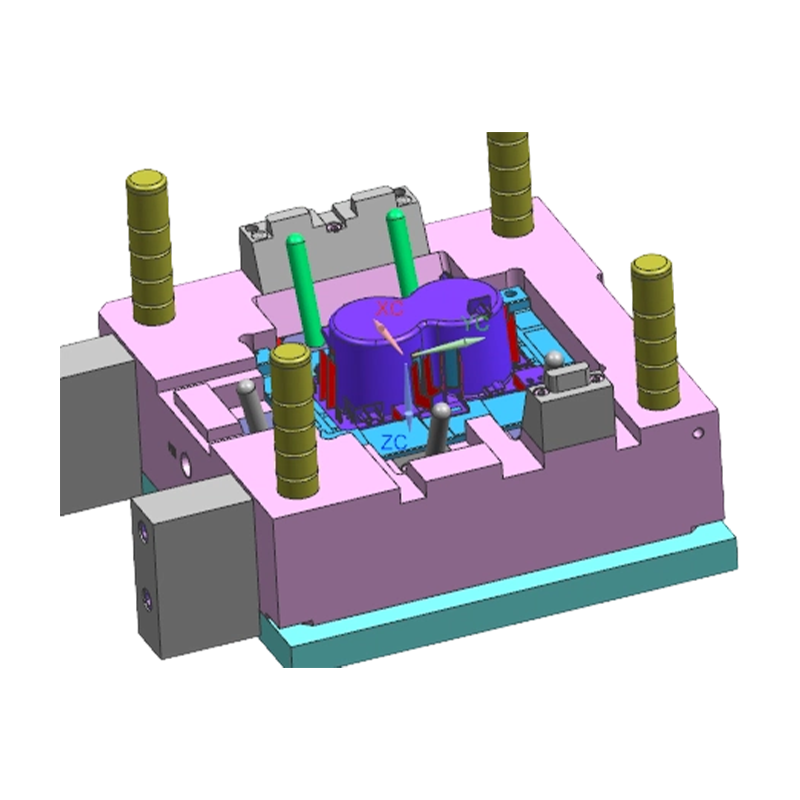

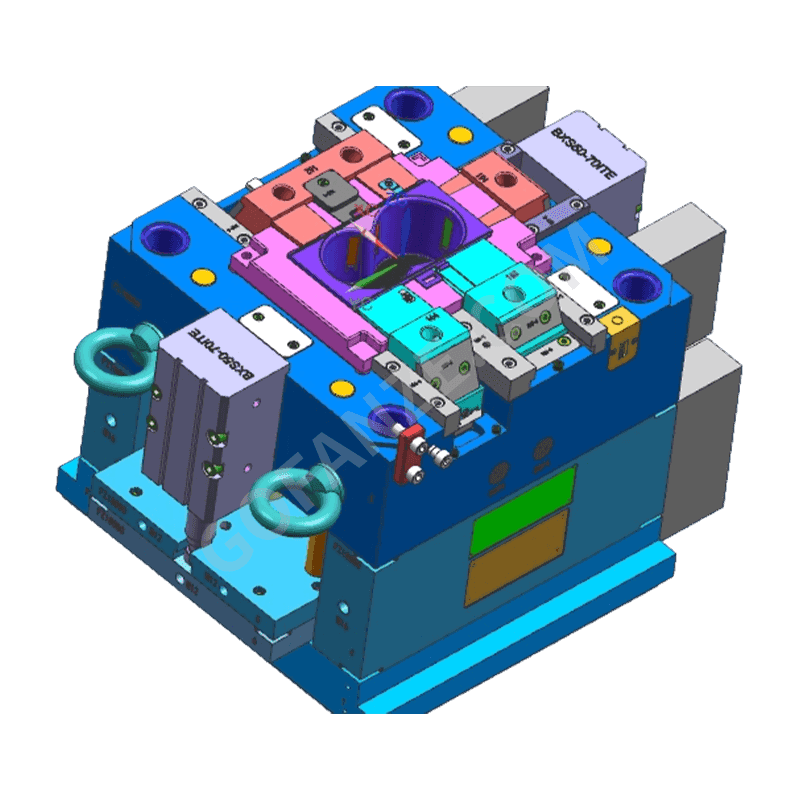

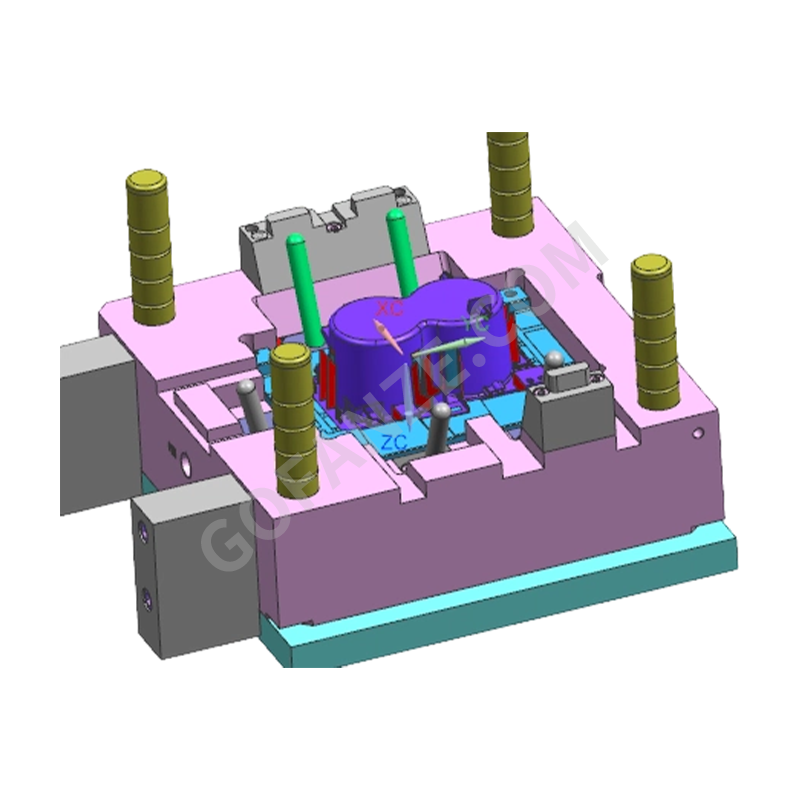

Spritzgussform für Rollladenbecherhalter

Kernvorteile

• Fähigkeit zur komplexen Geometrie: Erfahren im Bilden komplizierter Merkmale wie Rollschienen, Schnappverbindungen und dünnwandigen Rippen. Präzise Schieber- und Auswerferkonstruktionen gewährleisten eine saubere Teilefreigabe ohne Beschädigung.
• Präzise Passgenauigkeitskontrolle: Die kritischen Formabmessungen werden für die Mehrkomponentenmontage (Abdeckung auf Schienen) innerhalb der IT8IT10-Toleranzgrade gehalten, wodurch eine reibungslose, nicht bindende Gleitwirkung gewährleistet wird.
• Materialanpassungsfähigkeit: Das Formdesign berücksichtigt verschiedene technische Kunststoffe (z. B. ABS, PC/ABS, POM) und ermöglicht Schrumpfungs- und Kühlsystemanpassungen basierend auf der Materialauswahl des Kunden.
• Konsistenz der Oberflächenbeschaffenheit: Formhohlräume können fein strukturiert oder poliert werden, um den Innenanforderungen gerecht zu werden und so die taktile und visuelle Konsistenz fertiger Teile sicherzustellen.

Produktmerkmale

• Präzisions-Schieber-/Kernzugmechanismen: Präzise Schieber- oder Heberkonstruktionen bilden Hinterschneidungen und Seitenlöcher in den Rollenführungsschienen und gewährleisten so eine zuverlässige und stabile Wirkung.
• Verschleißfestes Design: An stark beanspruchten Stellen (wie Gleitschienen) werden Einsätze oder lokale Wärmebehandlungen angebracht, um die Gesamtlebensdauer der Form zu verlängern.
• Optimiertes Kühlsystem: Konforme Kühlkanäle werden basierend auf der Wandstärke des Teils entworfen, um die Zykluszeit effektiv zu steuern und die Schrumpfverformung zu minimieren.
• Austauschbare Verschleißkomponenten: Kritische Umformeinsätze in stark beanspruchten Bereichen (z. B. Schienenabschnitten) sind abnehmbar, was die Wartung erleichtert und die langfristigen Kosten senkt.

Anwendungen

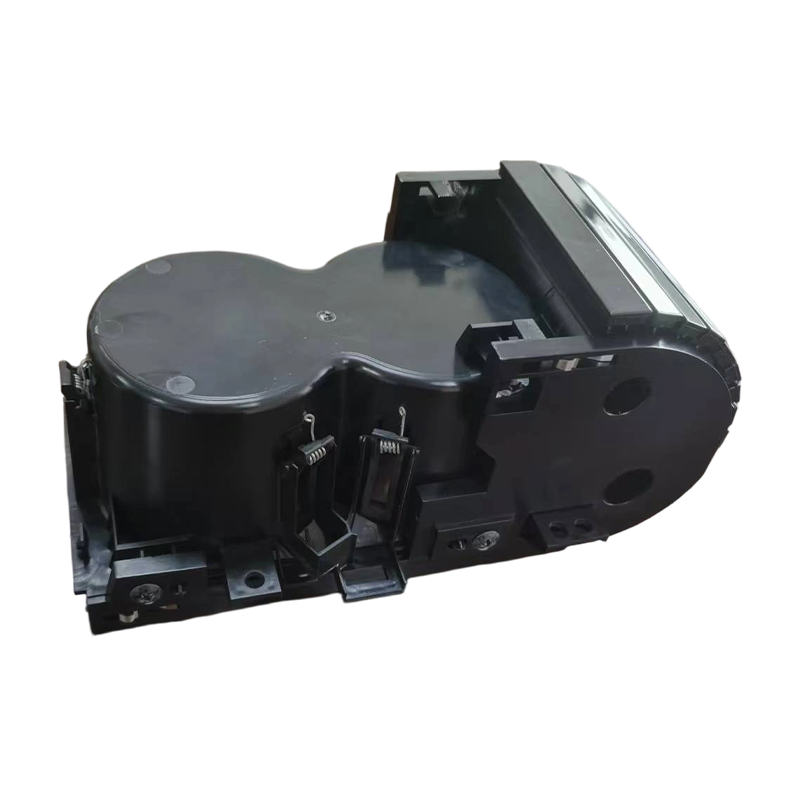

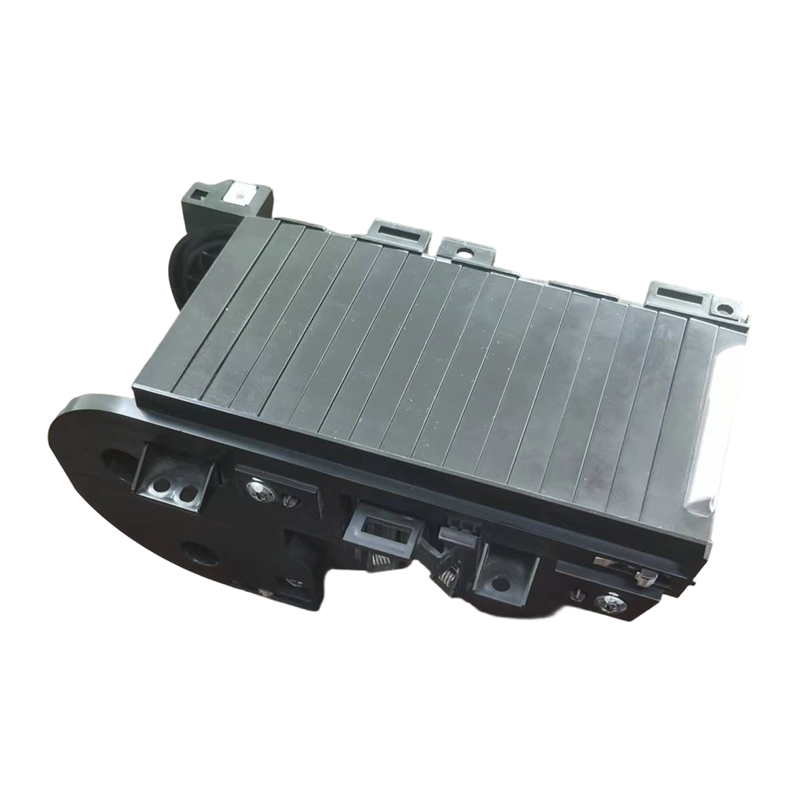

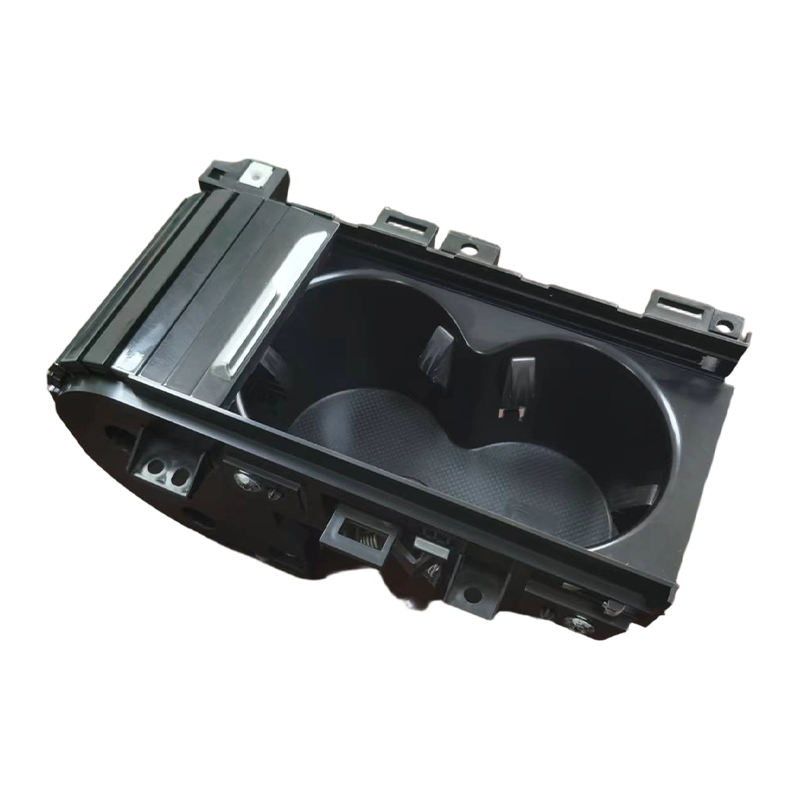

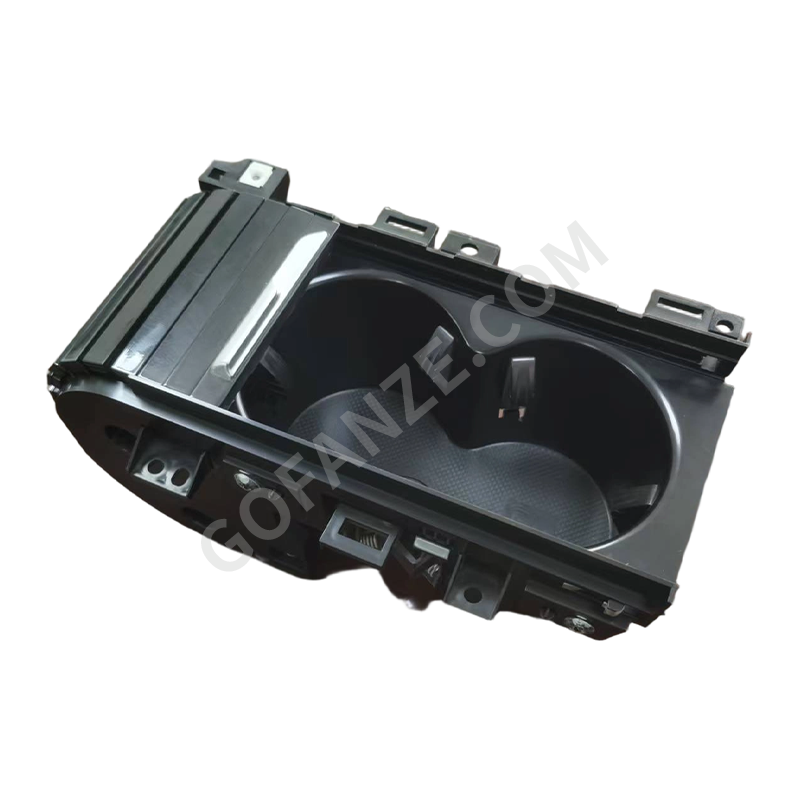

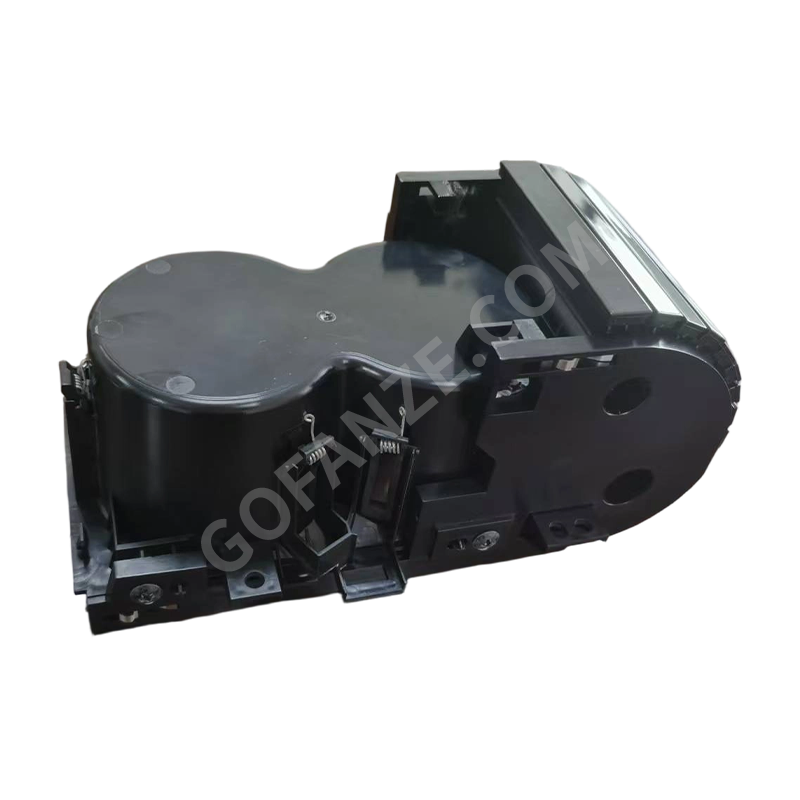

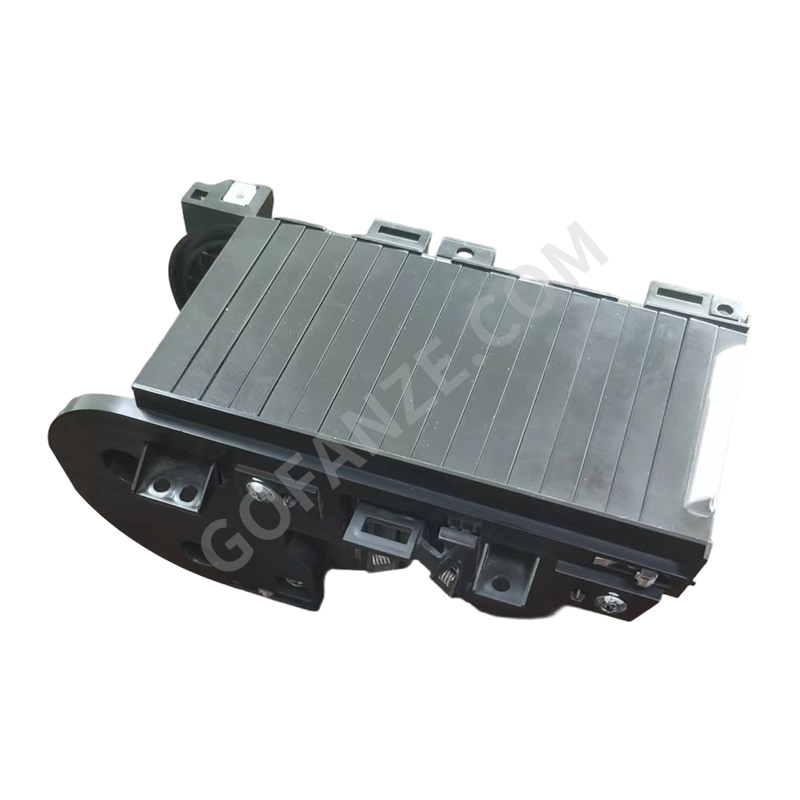

Diese Form wird hauptsächlich zur Herstellung von Rollo-Becherhalterbaugruppen für Mittelkonsolen im Automobilinnenraum verwendet. Es gilt für Instrumententafel- oder Bodenkonsolenmodule in Personenkraftwagen (Pkw, SUVs, MPVs) und wird an Tier1-Automobilzulieferer und OEMs geliefert.

Häufige Probleme und Lösungen

• Problem: Geräuschentwicklung oder schwergängiges Gleiten der Rollabdeckung in den Führungsschienen
• Lösung: Optimierung der Entformungsschrägen sowie der gleichmäßigen Politur- bzw. Strukturierung der Schienenoberflächen; Überprüfung der Passspielmaße der Schieber, um Grate oder Gratbildung zu vermeiden.
• Problem: Einfallstellen an den Kanten des Getränkehaltergehäuses oder an Schnappverbindungen
• Lösung: Optimierung der Anspritzposition oder Erhöhung des Nachdrucks durch Moldflow-Analyse; Verbesserung der Kühlleistung in den entsprechenden Bereichen zur gleichmäßigen Abkühlung.
• Problem: Verschleiß der Schienenabmessungen und zunehmendes Spiel nach längerer Produktionszeit
• Lösung: Einsatz verschleißfester Stähle mit Nitrier- oder Beschichtungsverfahren für Schieneneinsätze; Auslegung der Einsätze als austauschbare Komponenten zur vereinfachten Wartung.

Wichtige Überlegungen

• Stellen Sie vor dem Formenentwurf die vollständige 3D-Montagezeichnung der Rollo-Komponente bereit, um die Beziehungen und Bewegungspfade zwischen den Teilen zu bestätigen.
• Geben Sie die Kunststoffqualität und die Zusatzstoffe (z. B. Glasfasergehalt) genau an, um die Schrumpfung einzustellen und die Stahlauswahl zu bewerten.
• Reinigen Sie regelmäßig Ölrückstände und Ablagerungen aus den Schieber- und Schienenbereichen. Überprüfen Sie das Schmiersystem, um einen reibungslosen Betrieb des Mechanismus sicherzustellen.
