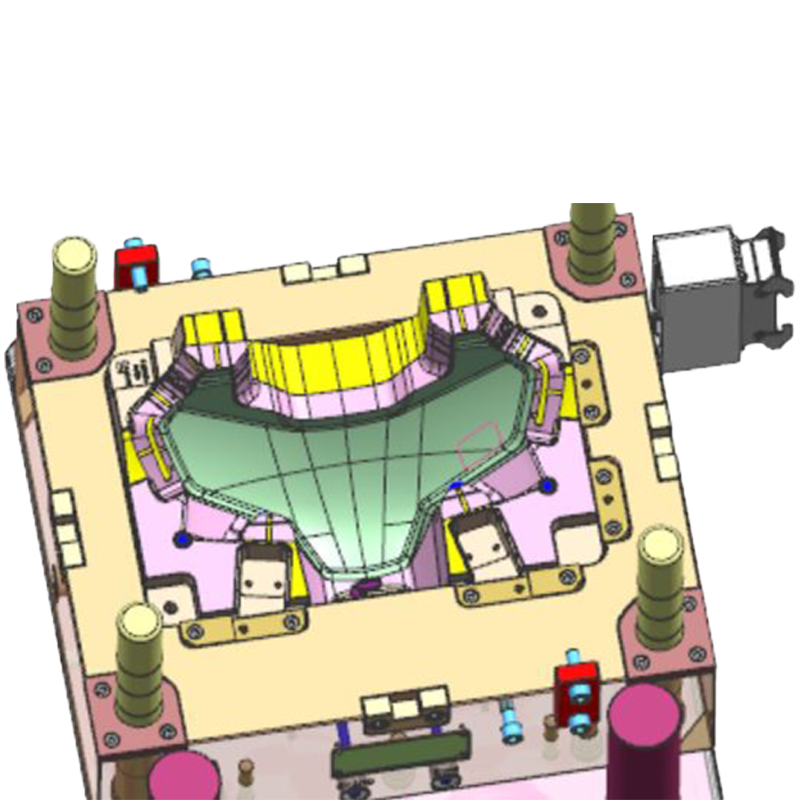

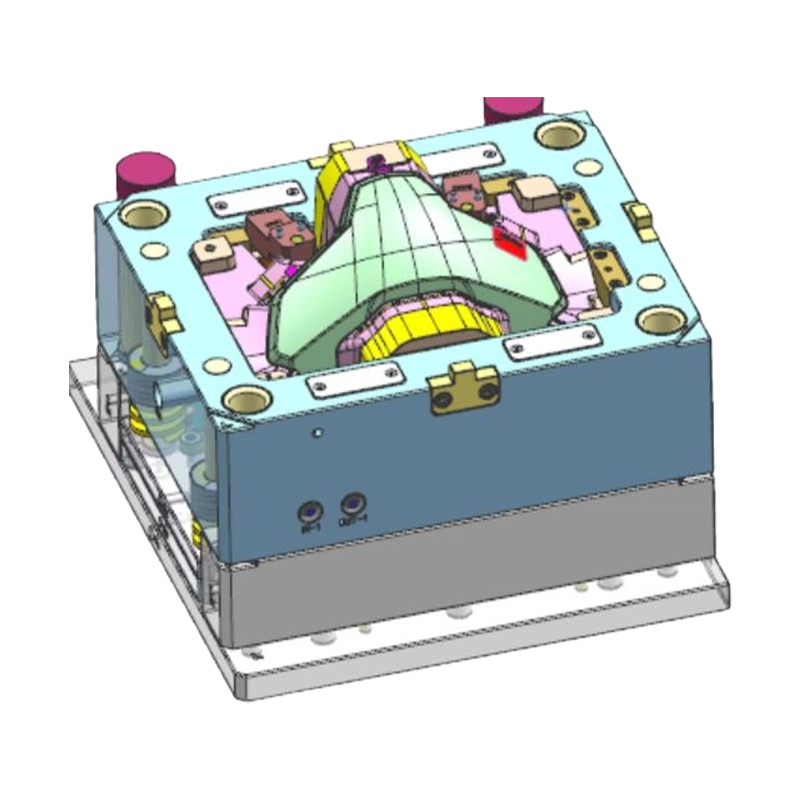

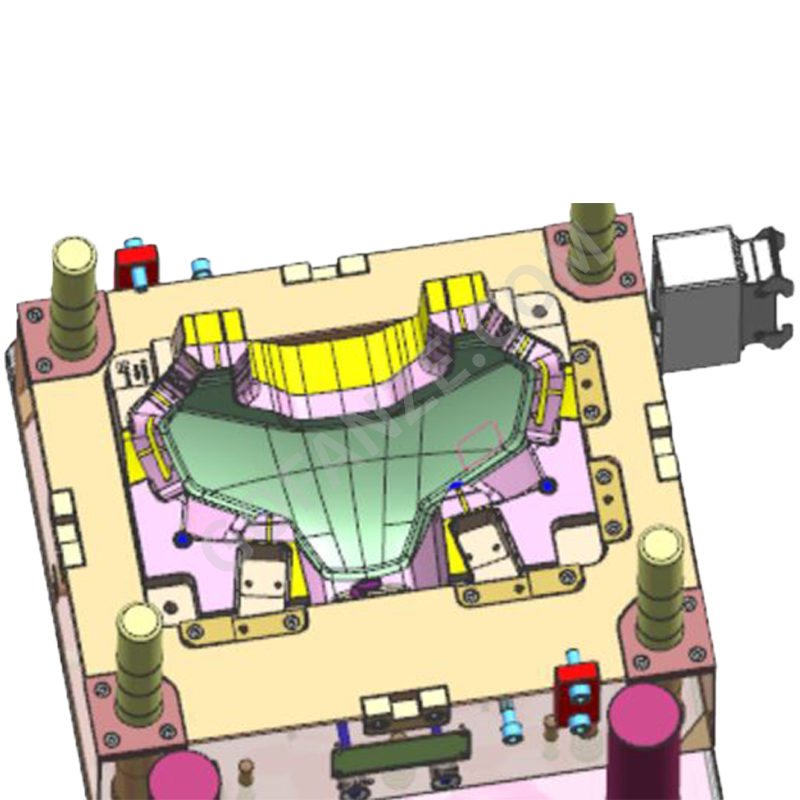

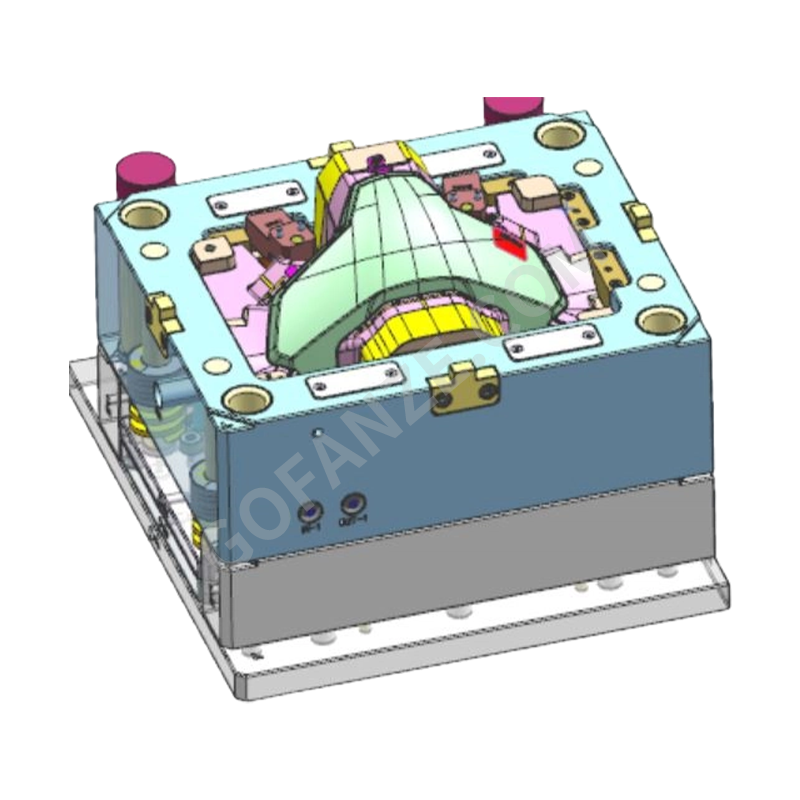

Spritzgussform für Motorradscheinwerferlinsen

Kernvorteile

• Transparenz in optischer Qualität: Der Formhohlraum wird einem Hochgeschwindigkeitspolieren mit hohem Glanz unterzogen, wodurch eine Oberflächenrauheit Ra von weniger als 0,012 μm erreicht wird, wodurch sichergestellt wird, dass das PC-Material ohne Strömungsspuren oder Trübung geformt wird und die optischen Durchlässigkeitsstandards erfüllt.
• Präzise optische Oberflächenreplikation: Basierend auf vom Kunden bereitgestellten optischen digitalen Modellen werden hochpräzise CNC-Bearbeitung und EDM-Technologie verwendet, um das Fresnel-Muster oder die Lichtverteilungstextur der Linsenoberfläche genau nachzubilden.
• Interne Spannungskontrolltechnologie: Optimiert die Position des Tors und die Füllgeschwindigkeit durch Formflussanalyse, kombiniert mit einer sequentiellen Ventilschiebersteuerung, um die innere Spannung zu minimieren und Spannungsaufhellung oder Risse zu verhindern.
• Design der thermischen Formwaage: Ein effizienter Heiz-/Kühlkreislauf wurde für die Hochtemperaturformeigenschaften von PC-Material entwickelt und sorgt für eine gleichmäßige Formtemperatur und reduziert ungleichmäßige Schrumpfung und Doppelbrechung, die durch Temperaturänderungen verursacht werden.

Produktmerkmale

• Spiegelpolierte Hohlräume: Hohlräume und Kerne werden aus hochwertigem Formstahl (z. B. S136 oder 2403) hergestellt und einer Vakuumwärmebehandlung und kryogenen Behandlung unterzogen, gefolgt von Spiegelpolieren, um eine transparente und makellose Teileoberfläche zu gewährleisten.
• Optische Präzisionseinsätze: Der Lichtverteilungsbereich verwendet eine austauschbare optische Einsatzstruktur zur einfachen optischen Einstellung und Wartung. Die Bearbeitungsgenauigkeit des Einsatzes wird innerhalb von ±0,005 mm gesteuert.
• Hot Runner-System: Ausgestattet mit einem Ventilschieber-Heißkanalsystem, das eine sequentielle Ventilsteuerung ermöglicht, Schweißlinien eliminiert und eine einwandfreie optische Oberfläche gewährleistet.
• Entwurf des Entlüftungssystems: An den Rändern der optischen Oberfläche und im endgültigen Füllbereich sind präzise Entlüftungskanäle eingebaut, um Beschlagen oder Kurzschüsse durch Gasstagnation zu verhindern.
• Schutz des Auswurfsystems: Eine große Auswerferplatte und ein Mehrpunkt-Auswurfdesign verhindern in Kombination mit einer Auswurfgeschwindigkeitssteuerung Auswurfspuren oder Kratzer beim Auswerfen transparenter Teile.

Anwendungen

Diese Form wird hauptsächlich in Motorradbeleuchtungssystemen verwendet, um transparente Scheinwerferlinsen für verschiedene benzinbetriebene und elektrische Motorräder herzustellen. Es eignet sich für Straßenräder, Sporträder, Cruiser, Abenteuerräder und Roller und beliefert Motorrad-OEMs und Tier-1-Beleuchtungssystemlieferanten.

Häufige Probleme und Lösungen

• Problem: Auf der Linsenoberfläche erscheinen Strömungsspuren oder Wellen.
• Lösungen: Erhöhen Sie die Form- und Schmelztemperatur, optimieren Sie die Position und Größe des Tors und passen Sie die Einspritzgeschwindigkeit mithilfe eines mehrsegmentigen Einspritzprofils an.
• Problem: Im Inneren der Linse erscheinen Blasen oder schwarze Flecken.
• Lösungen: Überprüfen Sie die Materialtrockenheit (PC-Material muss auf einen Feuchtigkeitsgehalt unter 0,02 % getrocknet werden). Entfernen Sie Materialablagerungen im Zylinder und im Heißkanalsystem. Erhöhen Sie den Gegendruck.
• Problem: Beim Auswerfen erscheinen Kratzer oder Auswerferstiftspuren auf der Linsenoberfläche.
• Lösung: Optimieren Sie den Zugwinkel und die Position des Auswerferstifts. Vergrößern Sie die Auswurffläche oder verwenden Sie eine Auswerferplatte. Sprühen Sie ein Trennmittel auf die Hohlraumoberfläche (überprüfen Sie dessen Einfluss auf die Lichtdurchlässigkeit).
• Problem: Im optischen Bereich kommt es zu Spannungsdoppelbrechung.
• Lösung: Optimieren Sie Füll- und Haltedruckkurven durch Formflussanalyse; reduzieren Sie Klemmkraft und Haltedruck; optimieren Sie das Kühlsystemdesign, um eine gleichmäßige Kühlung zu erreichen.

Wichtige Überlegungen:

• Stellen Sie vor dem Formenentwurf vollständige optische 3D-Daten für die Scheinwerferlinse eines Autos bereit und definieren Sie klar die optische Oberfläche, die Anforderungen an die Lichtverteilung und die Erscheinungsstandards.
• Geben Sie die PC-Materialqualität und die Zusatzstoffe (z. B. UV-Stabilisatoren) genau an, um die Schrumpfung einzustellen und Prozessparameter zu bestimmen.
• Während der Lagerung und des Transports der Form sollte die Hohlraumoberfläche rostfrei sein und mit einer Schutzfolie abgedeckt werden. Vermeiden Sie den Kontakt mit der optischen Oberfläche.
• Überprüfen Sie regelmäßig die Temperaturregelgenauigkeit des Heißkanalsystems und der Ventilschiebersequenz, um die Stabilität des optischen Oberflächenformens sicherzustellen.
• Die Herstellung transparenter Teile muss in einer sauberen Umgebung erfolgen (Reinraumklasse 10.000 oder höher wird empfohlen), um zu verhindern, dass Staubverunreinigungen Erscheinungsfehler verursachen.
