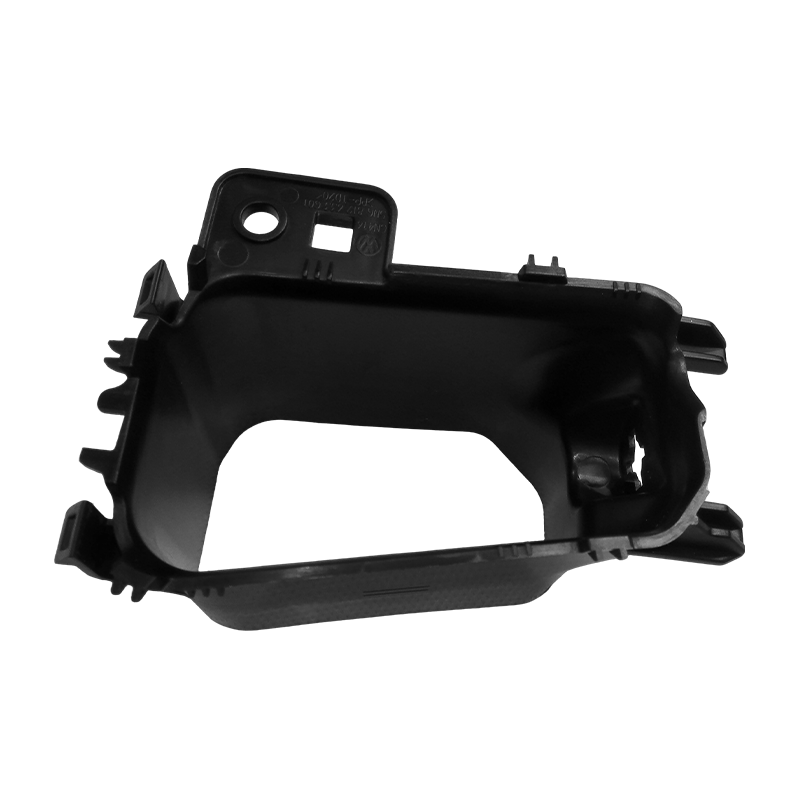

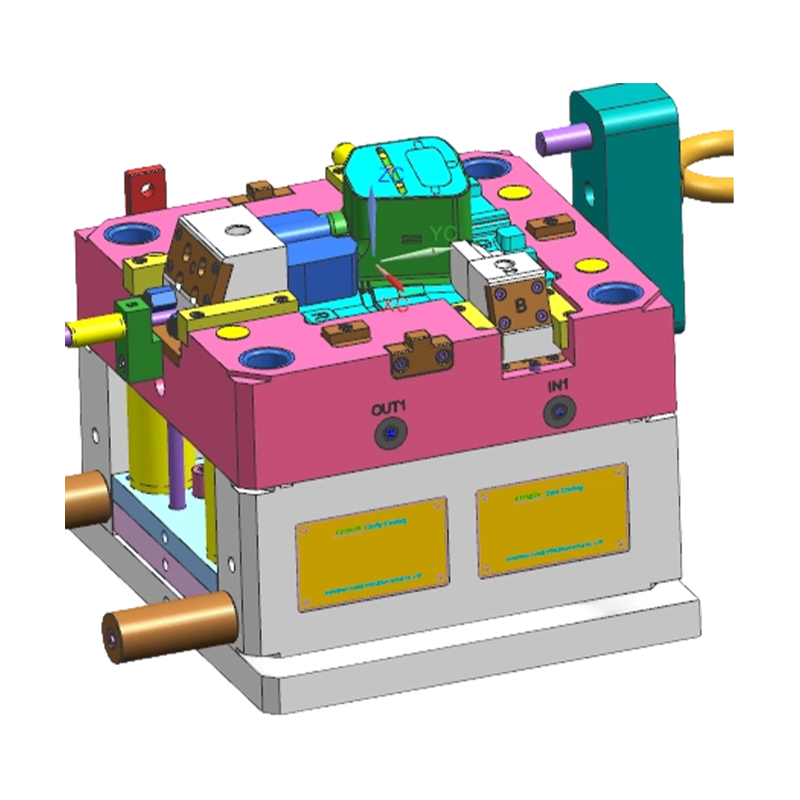

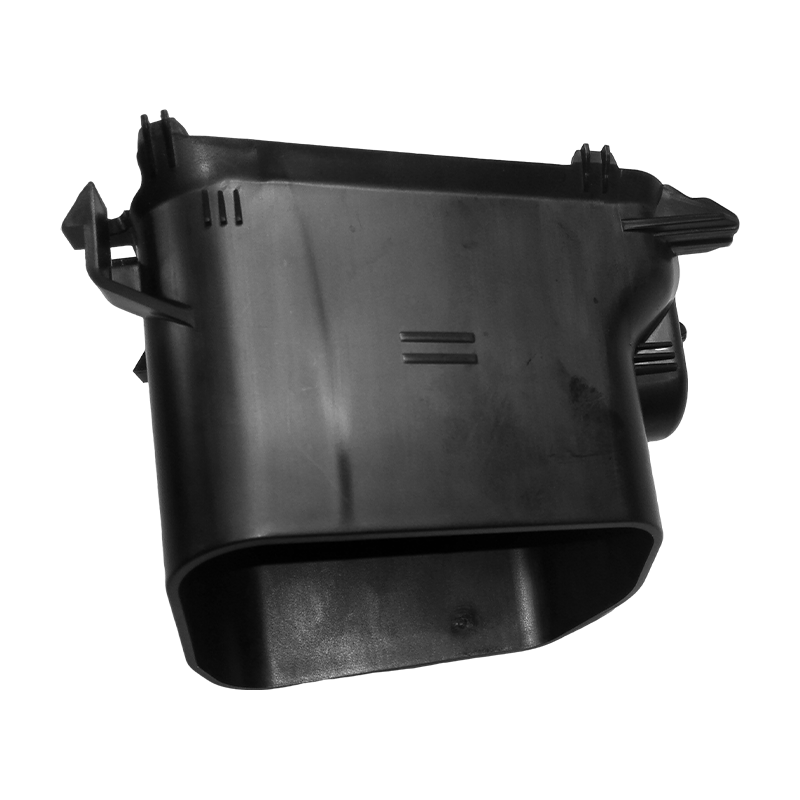

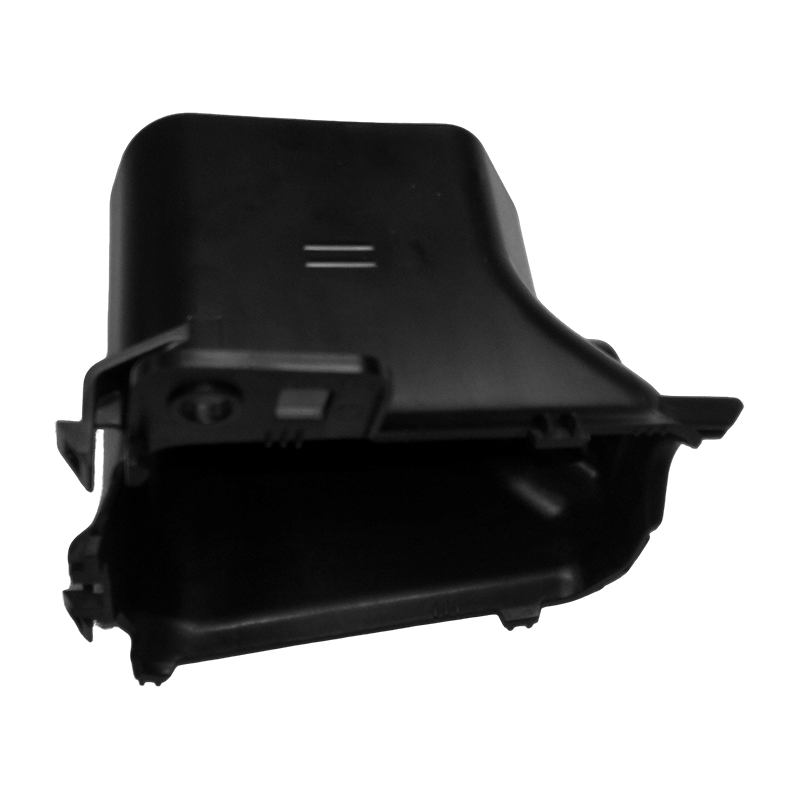

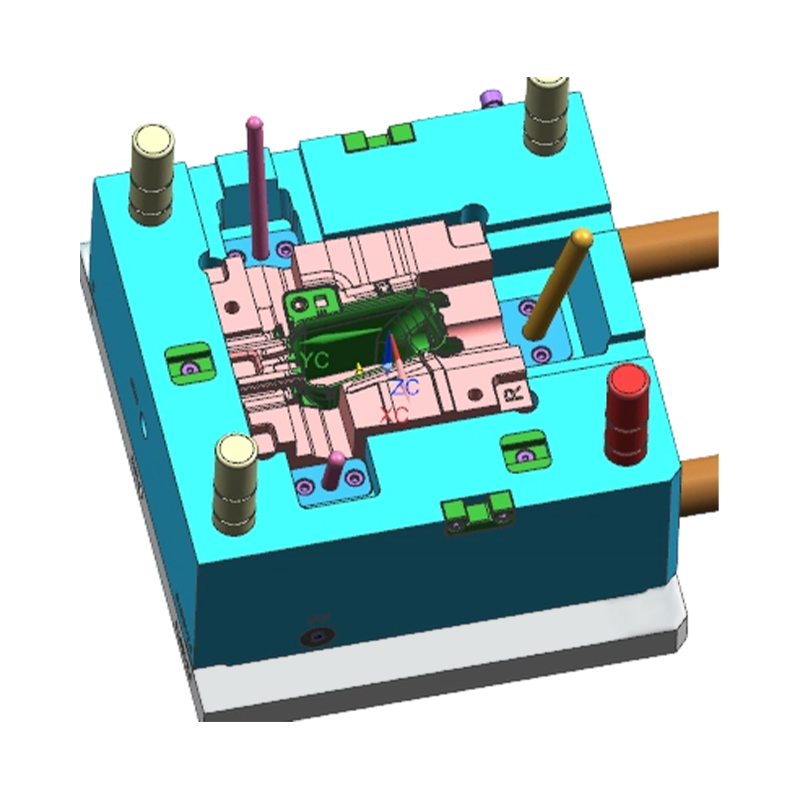

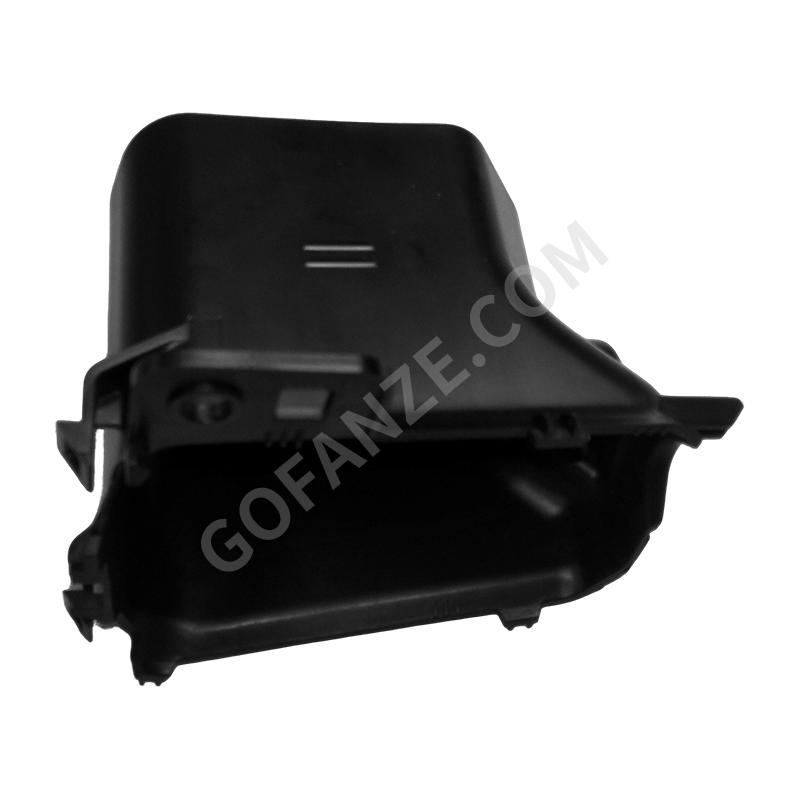

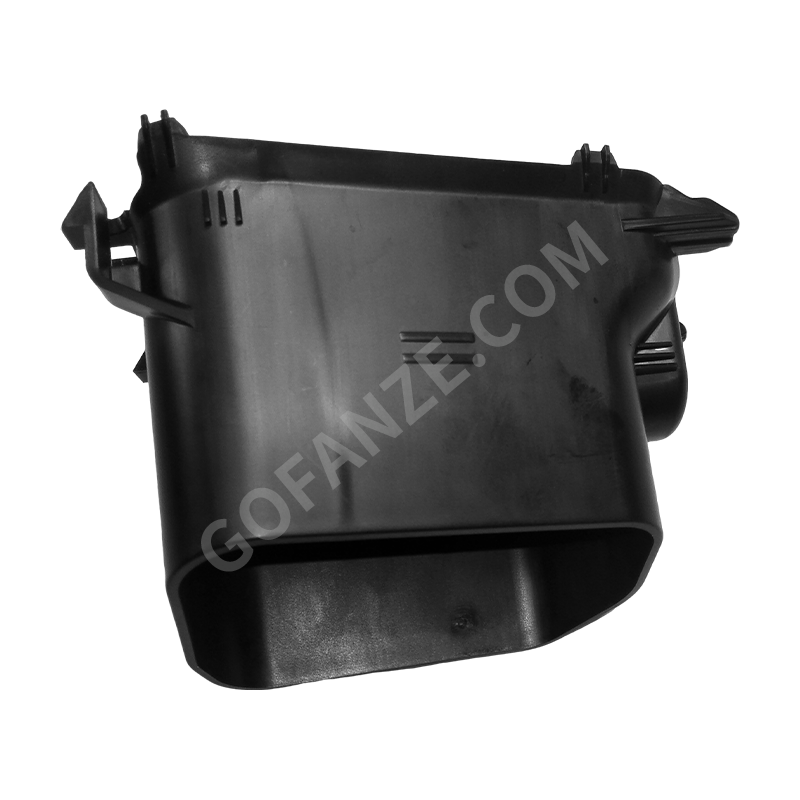

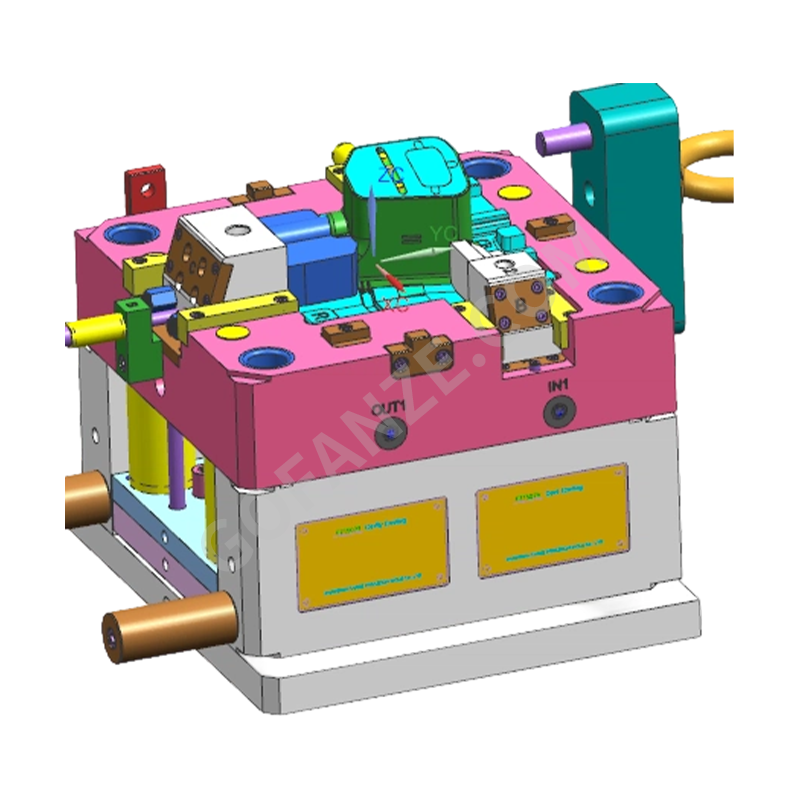

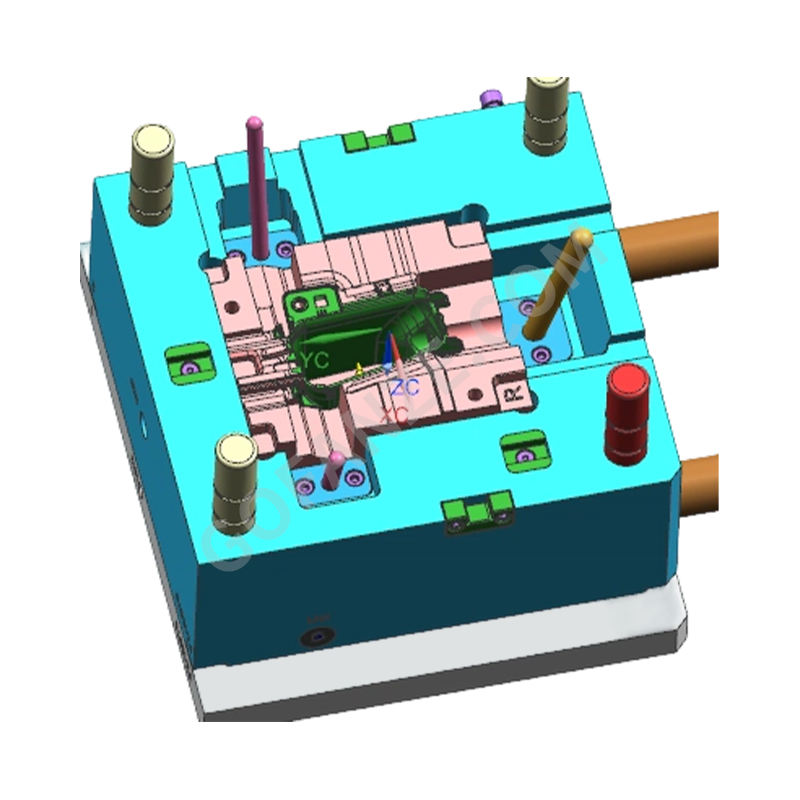

Spritzgussform für Kunststoffteile für Klimaanlagenentlüftungen in Kraftfahrzeugen

Kernvorteile

• Fähigkeit zur Präzisionsbewegungsstruktur: Erfahren in der Herstellung von Präzisionspassungsbereichen wie Flügelschwenkwellen und Verbindungsmechanismen. Hochpräzise Schieber- und Einsatzkonstruktionen sorgen für eine reibungslose, nicht lose Drehung nach der Montage.
• Präzision der Mehrkomponentenanpassung: Kritische Formabmessungen werden innerhalb der IT8IT10-Toleranzgrade für mehrteilige Entlüftungsbaugruppen gehalten, wodurch ein koordiniertes synchrones Öffnen/Schließen der Flügel gewährleistet wird.
• Realisierung der Oberflächentextur: Formhohlräume können fein strukturiert, hochglänzend oder matt ausgeführt sein, um den Anforderungen des Innendesigns für taktiles Gefühl und visuelle Wirkung gerecht zu werden.
• Garantie für die Langlebigkeit von Formen: In kritischen Umformbereichen wird verschleißfester Stahl mit Nitrierbehandlung verwendet, um dem Abrieb durch Kunststoffe (insbesondere glasfaserverstärkte Materialien) während der Langzeitproduktion standzuhalten.

Produktmerkmale

• Präzisions-Schieber-/Hebemechanismen: Präzise Schieber- oder Heberkonstruktionen bilden Flügelschwenklöcher, Verbindungsschnappverschlüsse und seitliche Öffnungen im Gehäuse und gewährleisten so eine zuverlässige und stabile Wirkung.
• ThinWall-Formfähigkeit: Optimiertes Gate-Design und Schmelzflussausgleich für dünnwandige Strukturen wie Flügel und Gestänge sorgen für eine gleichmäßige Füllung und minimieren Verzug.
• Optimiertes Kühlsystem: Konforme Kühlkanäle werden auf der Grundlage der Teilewanddicke entworfen, um die Zykluszeit effektiv zu steuern und die Dimensionsstabilität sicherzustellen.
• Austauschbare Verschleißkomponenten: Kritische Formeinsätze in stark beanspruchten Bereichen (z. B. Flügeldrehpunkte, Knopfschlitze) sind abnehmbar, was die Wartung erleichtert und die langfristigen Kosten senkt.

Anwendungen

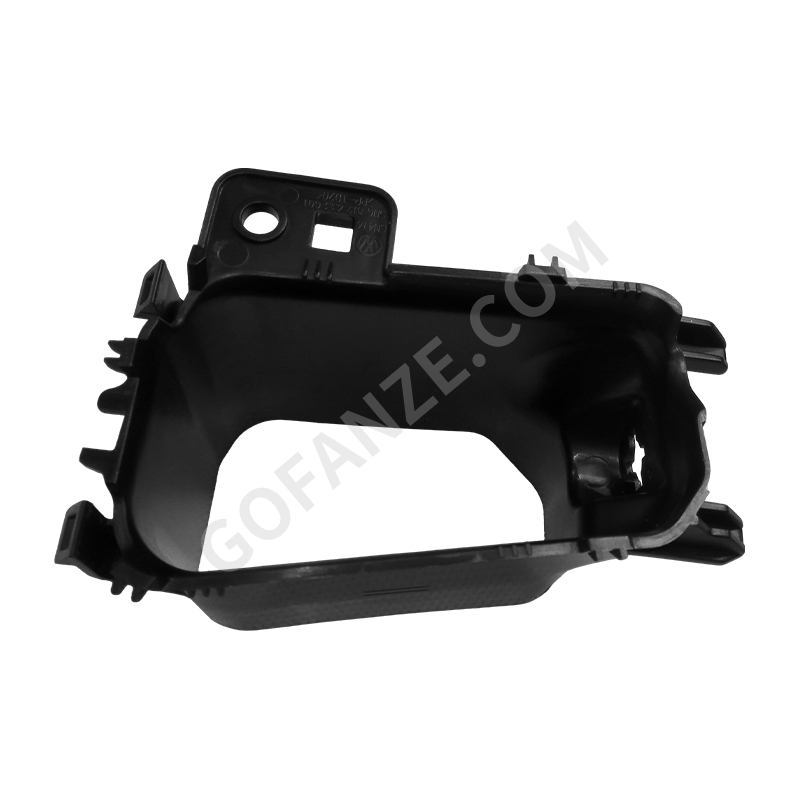

Diese Form wird hauptsächlich zur Herstellung von Entlüftungsbaugruppen für Fahrzeuginnenräume verwendet, einschließlich Instrumententafel, Bodenkonsole und hinteren Passagierbereichen. Es gilt für Personenkraftwagen (Pkw, SUVs, MPVs) und Nutzfahrzeuge, die an Tier1-Automobilzulieferer und OEMs geliefert werden.

Häufige Probleme und Lösungen

• Problem: Klebrige oder laute Drehung der Flügel.
  Lösung: Optimieren Sie die Zugwinkel und die Gleichmäßigkeit der Oberflächenpolitur an den Schwenkbereichen. Überprüfen Sie die Passungsabstände der Schieber, um ein Aufblitzen/Gratbildung zu verhindern. Stellen Sie sicher, dass die Passtoleranzen der Schwenklöcher innerhalb der Spezifikationen liegen.
• Problem: Inkonsistente Öffnungs-/Schließwinkel zwischen mehreren Flügeln.
  Lösung: Kontrollieren Sie die Bearbeitungspräzision an Verbindungsschlitzen und Flügelverbindungslöchern streng; analysieren Sie die Flügelverformung mittels Formflussanalyse und voreingestellter Gegenverformung im Formdesign.
• Problem: Inakzeptable Betätigungskraft (zu hoch oder zu niedrig) für den Einstellknopf.
  Lösung: Optimieren Sie das Design der Reibungsflächen an den Kontaktbereichen zwischen Knopf und Gehäuse. Kontrollieren Sie die Oberflächenrauheit und Maßtoleranzen, um die OEM-Kraftspezifikationen zu erfüllen.

Wichtige Überlegungen

• Stellen Sie vor dem Formenentwurf die vollständige 3D-Baugruppenzeichnung der Entlüftungsbaugruppe bereit, um die Beziehungen und Bewegungspfade zwischen den Teilen zu bestätigen.
• Geben Sie die Kunststoffqualität und die Zusatzstoffe (z. B. Glasfasergehalt) genau an, um die Schrumpfung einzustellen und die Stahlauswahl zu bewerten, insbesondere bei verstärkten Materialien.
• Reinigen Sie regelmäßig Ölrückstände und Ablagerungen aus den Schieber- und Hebebereichen. Überprüfen Sie das Schmiersystem, um einen reibungslosen Mechanismusbetrieb sicherzustellen.
