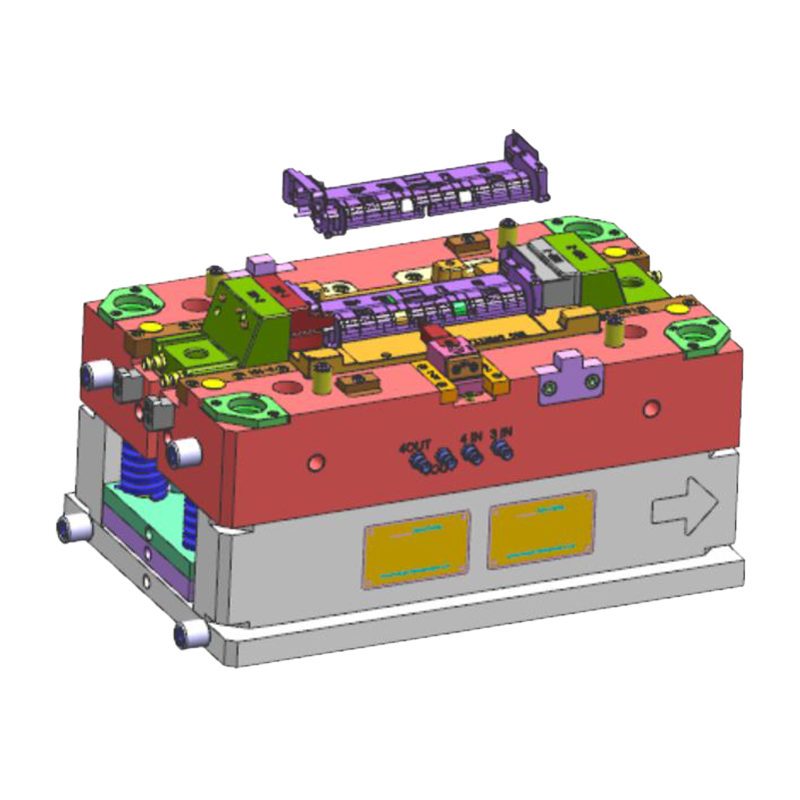

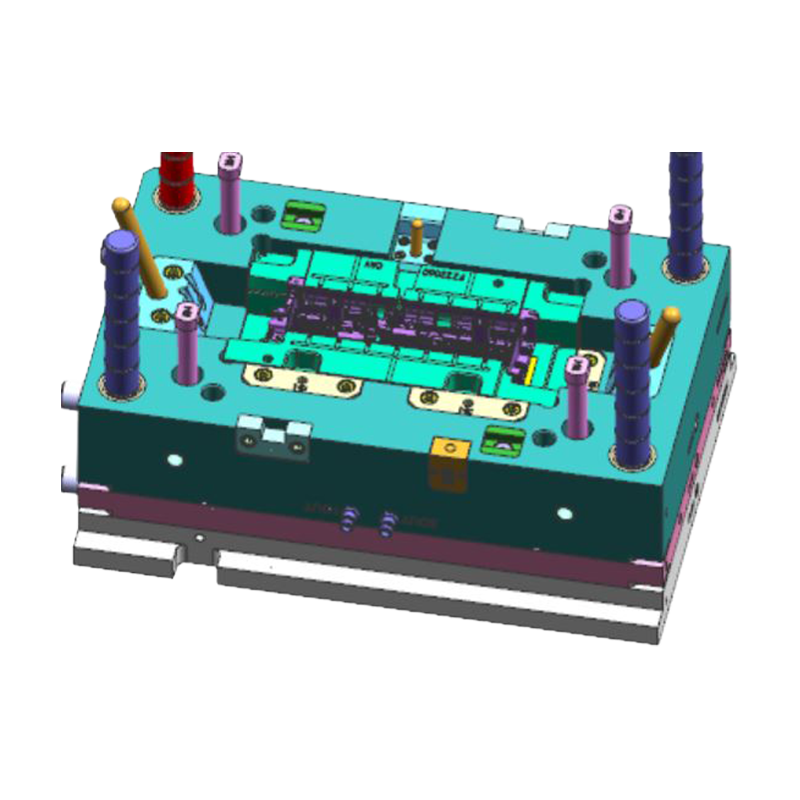

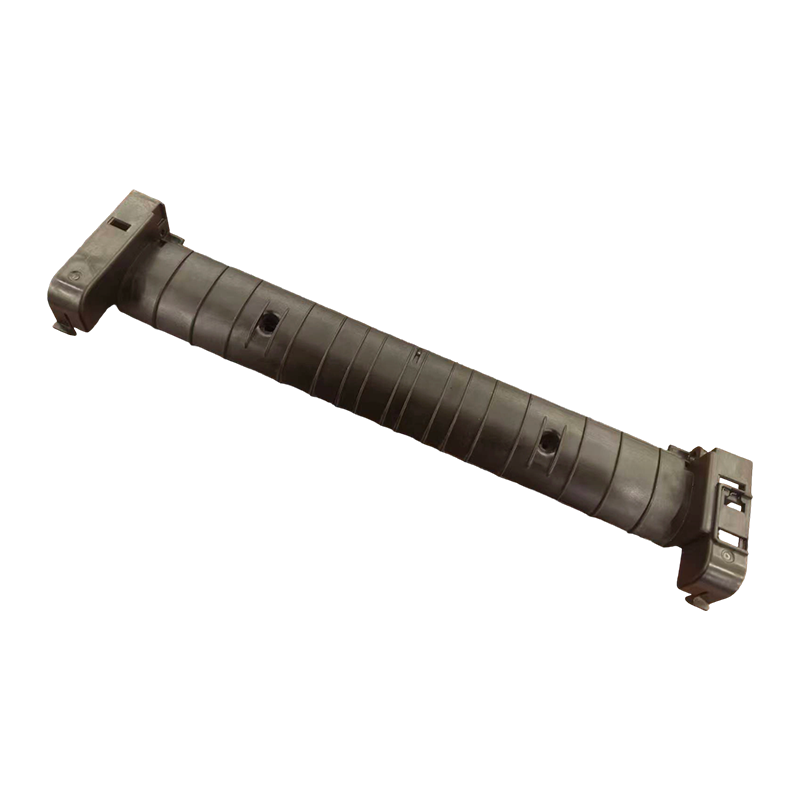

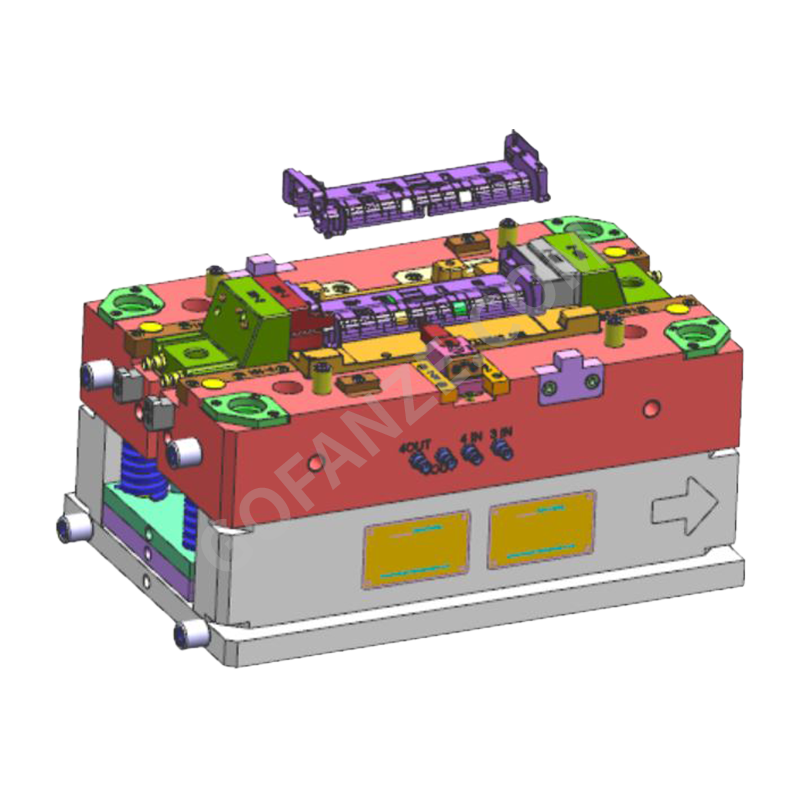

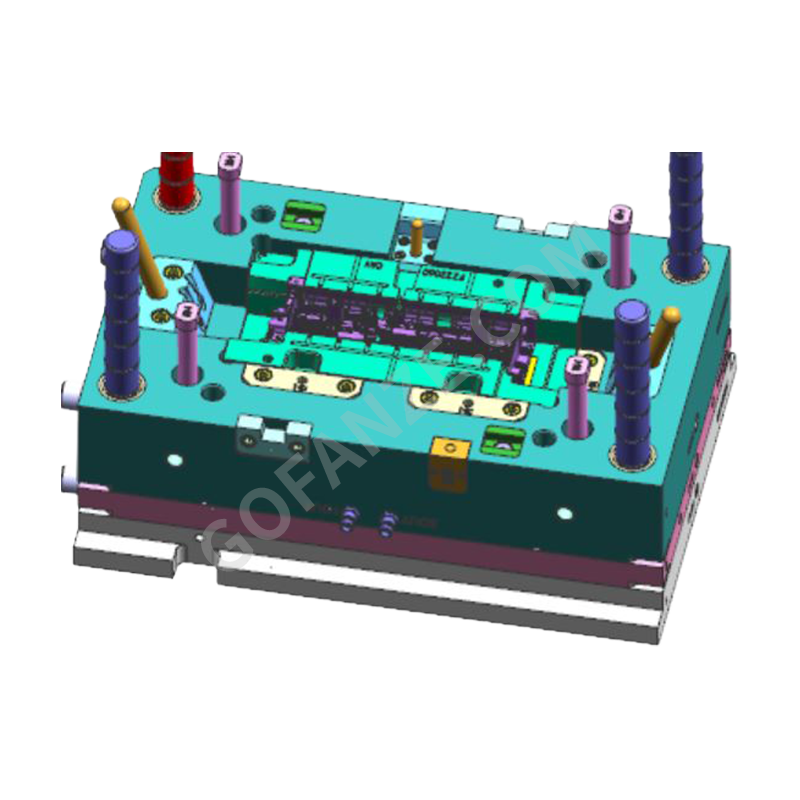

Spritzgussform für obere Papierführungsteile von Druckern

Kernkompetenzen

• Präzisionstechnologie zur Herstellung von Formen für Bürogeräte: Um die Präzisionsanforderungen von Druckerpapierführungskomponenten im Mikrometerbereich zu erfüllen, werden für Formstahl verschleißfeste, vorgehärtete Sorten verwendet, die durch Präzisionsschleifen und Spiegel-EDM verarbeitet werden, um kritische Maßtoleranzen innerhalb von ±0,02 mm und eine Oberflächenrauheit des Papierkanals unter Ra 0,4 μm sicherzustellen und so die Reibungskoeffizienten zu reduzieren.
• Fähigkeit zur Formgebung komplexer Strukturen: Obere Rahmen aus Papierführung verfügen häufig über Führungsrippen, Begrenzungsklammern, Sensorauslösepositionen und Befestigungslöcher für Metallwellen. Die Form verwendet Präzisionsschieber, Winkelheber und Kernziehmechanismen mit Innengewinde, um einen sanften Hinterschnittauswurf und genaue Montagebezugsabmessungen für die anschließende Montage des Rahmens und des Antriebsmoduls zu gewährleisten.
• Verfahren zur Behandlung reichhaltiger Oberflächen: Unterstützt verschiedene Formoberflächenbehandlungen, darunter Spiegelpolieren, Kornätzen und diamantähnliche DLC-Kohlenstoffbeschichtung, und erzeugt Führungskomponenten mit glatten, verschleißfesten Oberflächen und glattem Papierdurchgang, die den Anforderungen des Industriedesigns von Bürogeräten entsprechen.
• Lieferung von Onestop-Komponenten: Über die Formenherstellung hinaus erstrecken sich die Möglichkeiten auch auf das Schweißen und Zusammenbauen von Kunststoffen, das Vervollständigen der Papierführung, das Formen der oberen Frametometallbuchseneinsätze und das Zusammenschweißen von Sensorhalterungen, um die Kosten für das Lieferkettenmanagement der Kunden zu senken.

Technische Spezifikationen

• Präzision der Papierführung: Verwendet technische Kunststoffformulierungen mit niedrigem Reibungskoeffizienten, wobei die Geradheit und Parallelität des geformten Führungskanals präzise kontrolliert wird, um einen Multiformat-Papiertransport von A4 nach A3 ohne Schrägstellung und Blockierungsraten unterhalb der Konstruktionsschwellen sicherzustellen.
• Verschleißfestigkeit Haltbarkeit: Speziell gehärtete Formhohlraumoberflächen erzeugen Komponenten mit dichter molekularer Oberflächenstruktur, die nach Millionen von Papierreibungszyklen einen Verschleiß von unter 0,05 mm aufweisen und so die Lebensdauer des Druckers verlängern.
• Dimensionsstabilität: Wissenschaftlich angeordnete Kühlkanäle in Kombination mit präziser Formtemperaturkontrolltechnologie steuern effektiv die Schrumpfraten beim Spritzgießen dünnwandiger Führungskomponenten, gewährleisten die Dimensionskonsistenz bei der Produktion großer Stückzahlen und verhindern Montagestörungen, die Antriebsgeräusche verursachen.
• Kompatibilität einfügen: Das Formdesign reserviert Metalleinsatzformmechanismen, die Edelstahlbuchsen, Kupferhülsenlager und andere Einsätze tragen, die während des Einspritzens gleichzeitig eingebettet werden müssen, um sicherzustellen, dass Koaxialität und Ausziehkraft den Anforderungen des Antriebsdesigns entsprechen.

Anwendungsszenarien

• Laserdrucker: Anwendbar auf Papierführungsoberrahmen, Papiereingabeschalen und Ausgangsführungsplatten für Monochrom- und Farblaserdrucker.
• Tintenstrahldrucker: Formenbau für Papierführungsschienen und Schlittenschieberhalterungen, der hochpräzise Positionierungsanforderungen erfüllt.
• Multifunktionsgeräte: Komponenten des Papierführungssystems für integrierte Printcopyscan-Geräte, die die Designanforderungen für den Mehrwegetransport von Papier erfüllen.
• Kommerzielle Hochgeschwindigkeitsdrucker: Entwicklung verschleißfester Führungskomponentenformen für Bank- und Post-Hochgeschwindigkeitsleitungsdrucker und Nadeldrucker, die den Anforderungen an Hochfrequenznutzung und Haltbarkeit entsprechen.
• Markt für Druckerzubehör: Entwicklung und Produktion kundenspezifischer Führungskomponentenformen für Druckermarken.

FAQ & Lösungen
F1: Grate oder Kratzer auf den Papierkanälen der oberen Rahmen der Druckerpapierführung nach dem Formen, die zu Papierstaus führen, wie kann man das Problem lösen?
Lösung: Dies ist typischerweise auf einen Formtrennlinienblitz oder Defekte an der Hohlraumoberfläche zurückzuführen. Wir optimieren die Platzierung der Trennlinie während der Formkonstruktion, um Papierkontaktflächen zu vermeiden. Wir verwenden Präzisionsschleifen und Hochglanzpolieren, um sicherzustellen, dass die Kanaloberflächen frei von Werkzeugspuren sind. Gleichzeitig führen wir Kunden dazu, Materialien mit hohem Durchfluss auszuwählen und optimieren die Einspritzgeschwindigkeit, um eine vollständige Füllung der dünnwandigen Rippen ohne Schweißlinienvorsprünge sicherzustellen.
F2: Antriebsgeräusche oder Papierschiefstände nach der Montage der Führungskomponenten mit Metallrahmen, was verursacht dies?
Lösung: Dies hängt häufig mit kritischen Abweichungen bei den Montageabmessungen oder Ungenauigkeiten bei der Einsteckkoaxialität zusammen. Wir verwenden Koordinatenschleifen während der Hohlraumbearbeitung, um eine Positionsgenauigkeit des Montagelochs innerhalb von 0,03 mm sicherzustellen, wobei Metalleinsätze über forminterne Positionierungsstifte präzise fixiert werden; Durchführung einer Volldimensionsprüfung und Montageüberprüfung nach dem Formen, um sicherzustellen, dass die Parallelität der Führungskanäle zum Treiberoller den Designanforderungen entspricht.
F3: Wie kann bei nach Europa exportierten Formen die Einhaltung der RoHS-Vorschriften und elektrischen Isolationsstandards sichergestellt werden?
Lösung: Dank unserer 15-jährigen Exporterfahrung entsprechen unsere Formdesigns vollständig den DME- und HASCO-Standards und können mit Kunden zusammenarbeiten, um Stahlsorten und Oberflächenbehandlungen auszuwählen, die den RoHS-Richtlinien entsprechen. Wir stellen vollständige Walzwerkszertifikate, Wärmebehandlungsberichte und Handbücher zur Formwartung bereit, wobei kritische Verschleißteile wie Führungsrippeneinsätze standardisierte Designs für die lokale Beschaffung und den Austausch übernehmen und so einen langfristig stabilen Formbetrieb gewährleisten.

F: 10. Wenn ich ein Produkt entwickeln möchte, das spritzgegossene Teile enthält, welche Art von Unterstützung können Sie leisten?

Wir können umfassende Unterstützung bieten, die von der Überprüfung der Produktentwicklung und dem Strukturdesign bis hin zur Formenherstellung, dem Volumenspritzgießen, dem Drucken und der Montage reicht. Wir können bereits in den frühen Phasen der Produktentwicklung mit Kunden zusammenarbeiten, um Designs zur Kostensenkung und verbesserten Herstellbarkeit zu optimieren.

F: 9.Wie ist die Qualitätspolitik des Unternehmens?

Das Unternehmen hält sich stets an die Qualitätspolitik „Präzision, hohe Effizienz, Schmiedequalität“ und ist bestrebt, seinen Kunden durch fortschrittliche Technologie und ein hervorragendes Managementteam qualitativ hochwertige Dienstleistungen zu bieten.

F: 8.Welche Wettbewerbsvorteile haben Sie gegenüber anderen Formenbauunternehmen?

Unsere Vorteile liegen in der Kombination aus Singapurs Präzisionsformtechnologie, fortschrittlicher Produktionsausrüstung (umfangreiche importierte CNC- und Spritzgussmaschinen), einem umfassenden One-Stop-Produktionsprozess (vom Entwurf bis zur Montage) und einem strengen Qualitätsmanagementsystem, das nach IATF 16949 zertifiziert ist.

F: 7.Wer sind Ihre Hauptkunden und in welche Regionen werden die Produkte exportiert?

Wir haben gute Kooperationsbeziehungen mit bekannten Unternehmen aufgebaut, darunter den britischen Unternehmen Land Rover und Triumph Motorcycles, inländischen SAIC-, Changan- und ABB-Ladestationen sowie der japanischen Tiger Corporation. Unsere Produkte werden in Länder wie Japan, Europa und die Vereinigten Staaten exportiert.

F: 5. Welche Qualitätssystemzertifizierungen hat das Unternehmen erhalten?

Das Unternehmen hat die IATF 16949-Zertifizierung für Qualitätssysteme bestanden und stellt sicher, dass unsere Produktqualität im Automobil- und Industriesektor internationalen Standards entspricht.

F: 6.In welchen Bereichen kommen die Produkte des Unternehmens hauptsächlich zum Einsatz?

Unsere Produkte werden häufig verwendet, hauptsächlich in Bereichen wie der Innenausstattung von Kraftfahrzeugen, Ladestationen für neue Energie und Haushaltsgeräten.

F: 4.Über welche Hauptproduktionsausrüstung verfügt das Unternehmen?

Wir verfügen über mehrere importierte Präzisionsbearbeitungsanlagen, darunter Präzisionsmaschinen bekannter ausländischer Marken wie CNC-Werkzeugmaschinen, EDM-Funkenmaschinen und langsam laufende Drahtschneidemaschinen. Darüber hinaus verfügen wir über eine Reihe von Hochleistungs-Spritzguss-Produktionsanlagen aus Japan und Deutschland.

F: 3.Wo befindet sich das Unternehmen derzeit und wie groß ist die Fabrik?

Das Unternehmen zog 2016 nach Guigu Park, Kreis Jiashan, Provinz Zhejiang. Derzeit erstreckt sich das Werk über eine Fläche von 7.000 Quadratmetern, hat eine Nutzfläche von 14.000 Quadratmetern und beschäftigt rund 100 Mitarbeiter.
