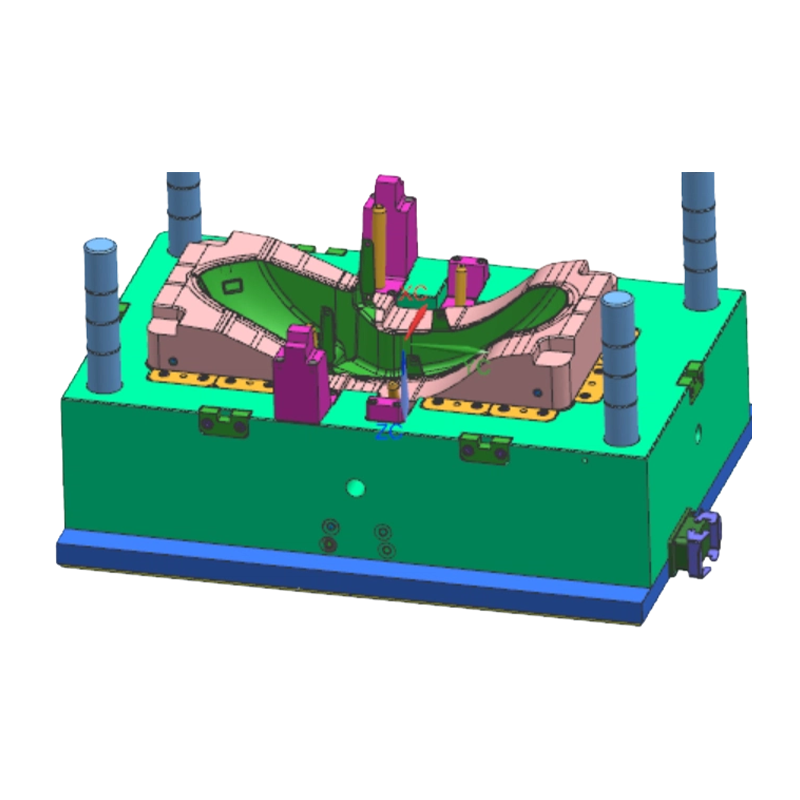

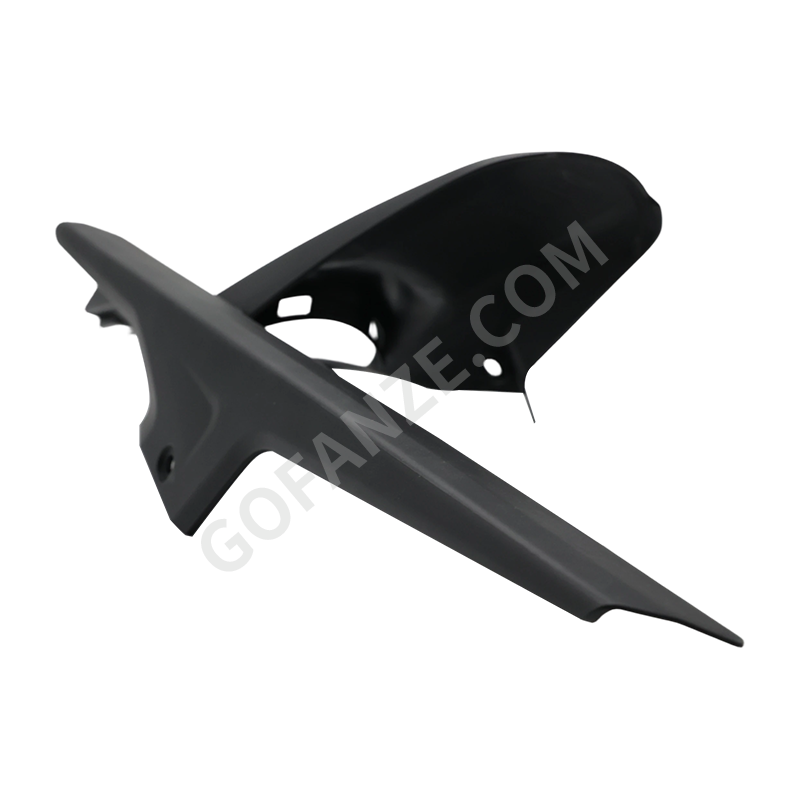

Spritzgussform für den vorderen Kotflügel eines Motorrads

Kernvorteile

• Fähigkeit zum Formen gekrümmter Oberflächen: Erfahren im Umgang mit großen Krümmungsbogenstrukturen. Das präzise Trennliniendesign sorgt für glatte, bündig sitzende Außenlinien und einen gleichmäßigen Abstand zum Reifen.
• Wetterfeste Teilsicherung: Bei der Formkonstruktion werden Schrumpfungsschwankungen und UV-Beständigkeitsanforderungen für im Freien ausgesetzte Kunststoffmaterialien vollständig berücksichtigt, um sicherzustellen, dass Teile bei langfristiger Verwendung einem Ausbleichen und einer Verformung widerstehen.

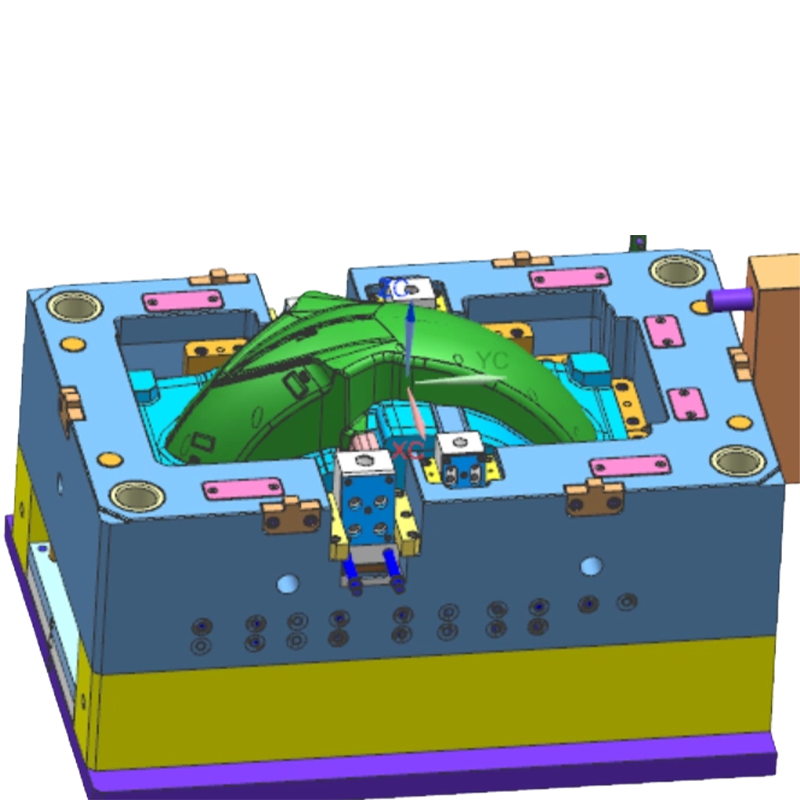

• Strukturelles Integrationsdesign: Schieber und Hebemechanismen sind in die Form integriert, um Funktionen wie Montagehalterungen, Verstärkungsrippen und Kabelbaumklammern in einem Stück zu bilden und so nachfolgende Montageschritte zu reduzieren.
• Haltbarkeit von Formen: In kritischen Umformbereichen wird verschleißfester Stahl mit Nitrierbehandlung verwendet, um dem Abrieb durch glasfaserverstärkte Materialien und der langfristigen Massenproduktion standzuhalten.

Produktmerkmale

• Präzisions-Trennliniendesign: Die Passgenauigkeit der Trennlinie wird auf 0,02 mm kontrolliert, um ein Aufblitzen beim Klemmen zu verhindern und so glatte, natürliche Außenlinien zu gewährleisten.
• Steuerung gekrümmter Oberflächen: Hohlraumoberflächen werden mit hochpräziser 5-Achsen-CNC bearbeitet, um glatte Krümmungsübergänge und einen gleichmäßigen Reifenabstand zu gewährleisten.
• Integriertes Mechanismusdesign: Die Form integriert Schieber- und Hebemechanismen, um komplexe Merkmale wie seitliche Befestigungslöcher, Verstärkungsrippen und Schnappverbindungen zu bilden.
• Optimiertes Kühlsystem: Konforme Kühlkanäle werden auf der Grundlage der Teilewanddicke entworfen, um die Zykluszeit effektiv zu steuern und Verzug zu minimieren.
• Platzierung des Entlüftungssystems: An den Enden gekrümmter Bereiche und an Rippenwurzeln werden präzise Entlüftungsrillen angebracht, um kurze Schüsse oder Verbrennungen durch Gaseinschluss zu verhindern.

Anwendungen

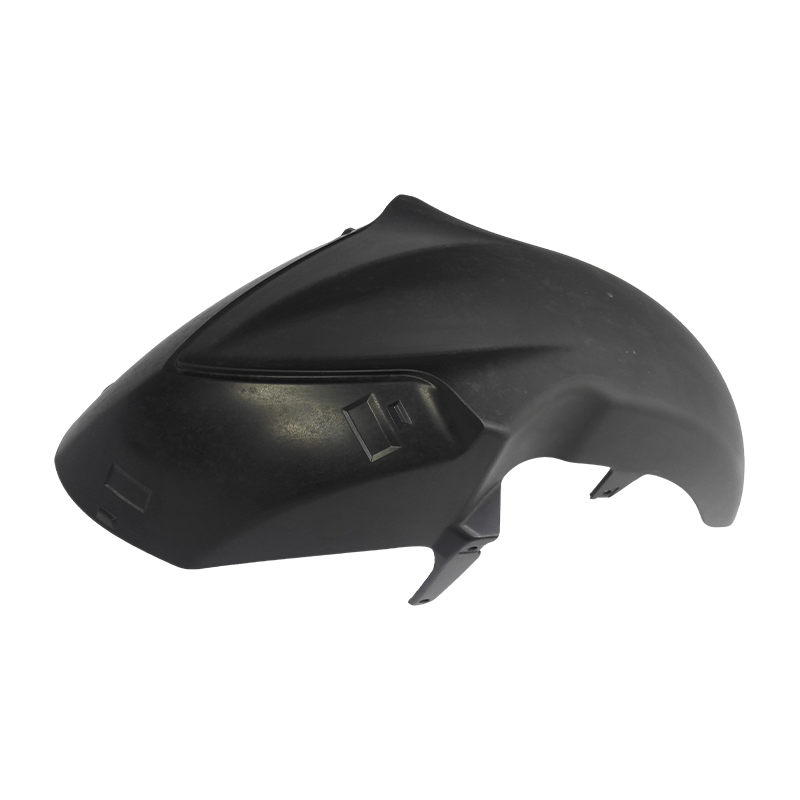

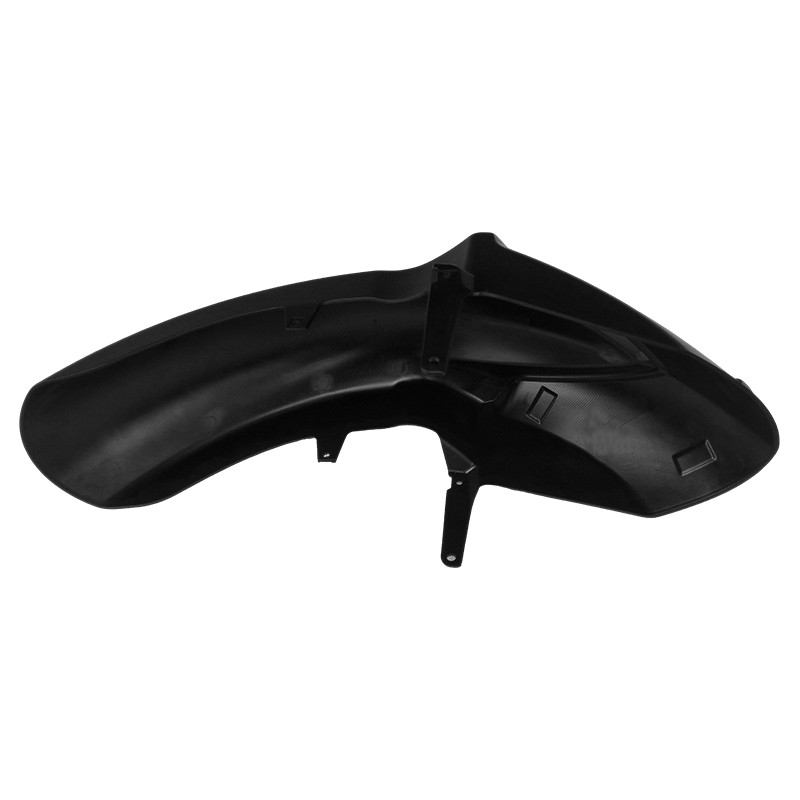

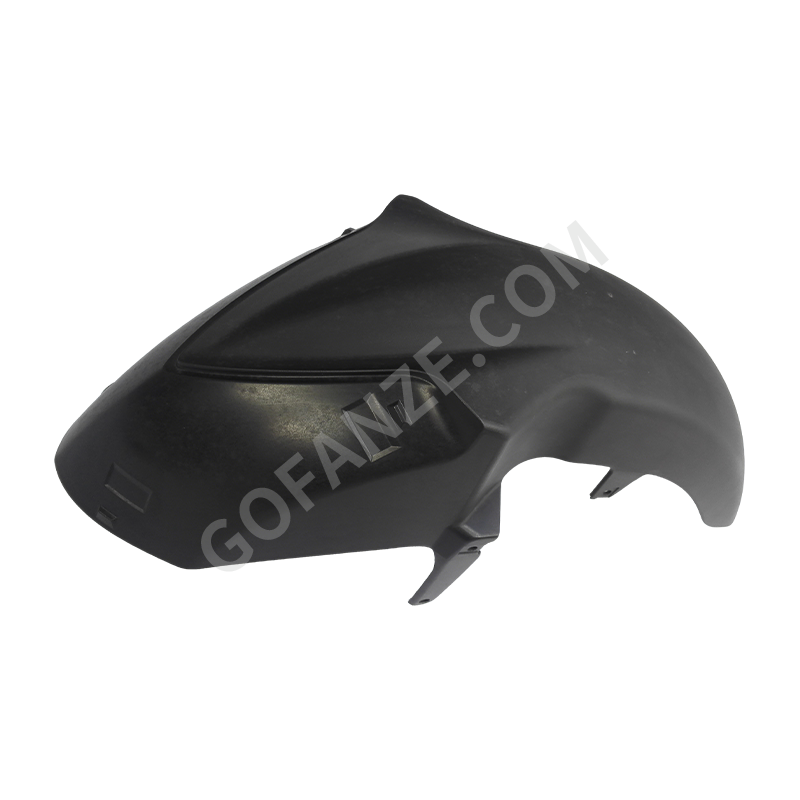

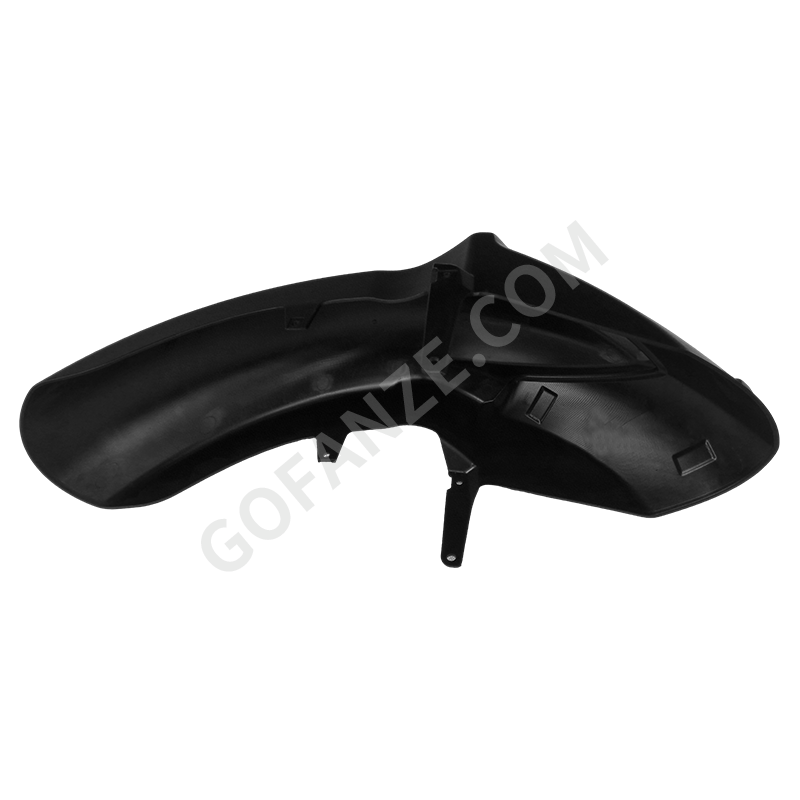

Diese Form wird hauptsächlich im Motorradbau verwendet, um vordere Kotflügelkomponenten für verschiedene benzinbetriebene und elektrische Motorräder herzustellen. Es gilt für Straßenräder, Sporträder, Offroad-Fahrräder, Cruiser und Roller und wird an Motorrad-OEMs und Tier-1-Lieferanten geliefert.

Häufige Probleme und Lösungen

• Problem: Senkenspuren oder Verformungen in gekrümmten Oberflächenbereichen.
  Lösung: Optimieren Sie die Position des Tors und den Haltedruck durch Formflussanalyse. Entwerfen Sie eine konforme Kühlung für eine gleichmäßige Temperatur. Optimieren Sie die Wanddickendesign, um lokal dicke Abschnitte zu vermeiden.
• Problem: Unzureichende Festigkeit oder Bruch an den Montagehalterungsbereichen.
  Lösung: Optimieren Sie das Rippendesign an den Halterungsstellen. Erhöhen Sie die lokale Kühlung an den entsprechenden Formbereichen, um eine ordnungsgemäße Materialkristallisation sicherzustellen. Wählen Sie geeignete verstärkte Kunststoffmaterialien aus.
• Problem: Strömungsspuren oder Strahlbildung auf der Teileoberfläche.
  Lösung: Optimieren Sie den Tortyp und die Position mithilfe von Lüfter- oder Unterwassertoren. Passen Sie die Einspritzgeschwindigkeit und die Formtemperatur an, um eine reibungslose Schmelzfüllung zu gewährleisten.

Wichtige Überlegungen

• Stellen Sie vor der Formkonstruktion vollständige 3D-Daten des vorderen Kotflügels des Motorrads bereit und definieren Sie dabei klar die Montagepunktpositionen und Anforderungen an den Reifenabstand.
• Geben Sie die Kunststoffqualität und die Zusatzstoffe (z. B. UV-Stabilisatoren, Glasfasergehalt) genau an, um die Schrumpfung einzustellen und die Stahlauswahl zu bewerten.
• Reinigen Sie regelmäßig Ölrückstände und Ablagerungen aus den Bereichen Schieber und Auswerferstift, um einen reibungslosen Betrieb des Auswurfmechanismus zu gewährleisten.
• Wenden Sie während der Lagerung der Form eine Rostschutzbehandlung auf Hohlräume und Schieber an.
