Spritzgussform für Kunststoffteile im Automobilinnenraum: Konstruktionsprinzipien, Materialauswahl, Fehlervermeidung und Formlebensdauer

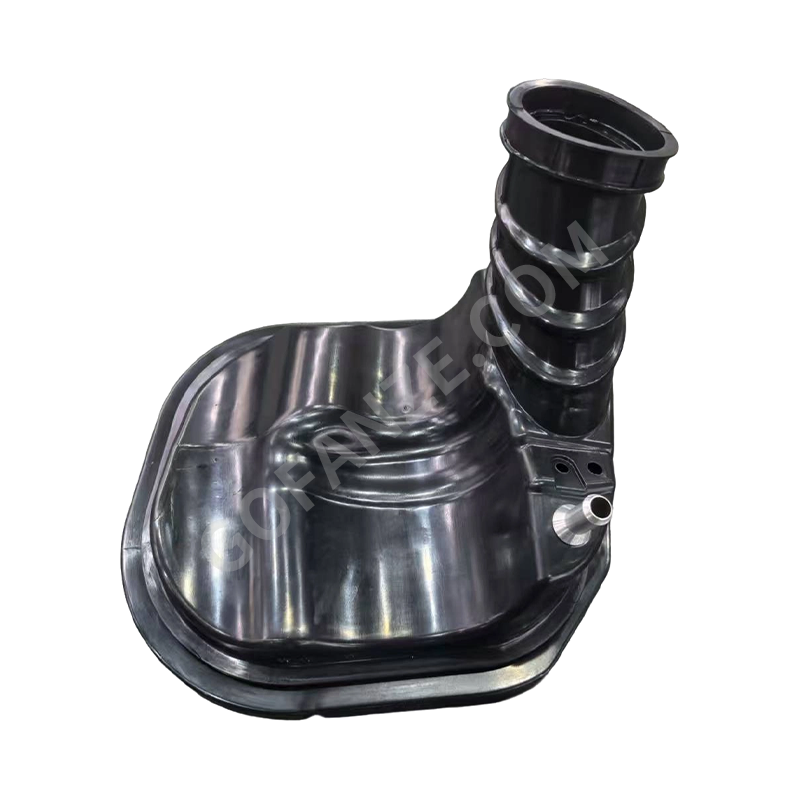

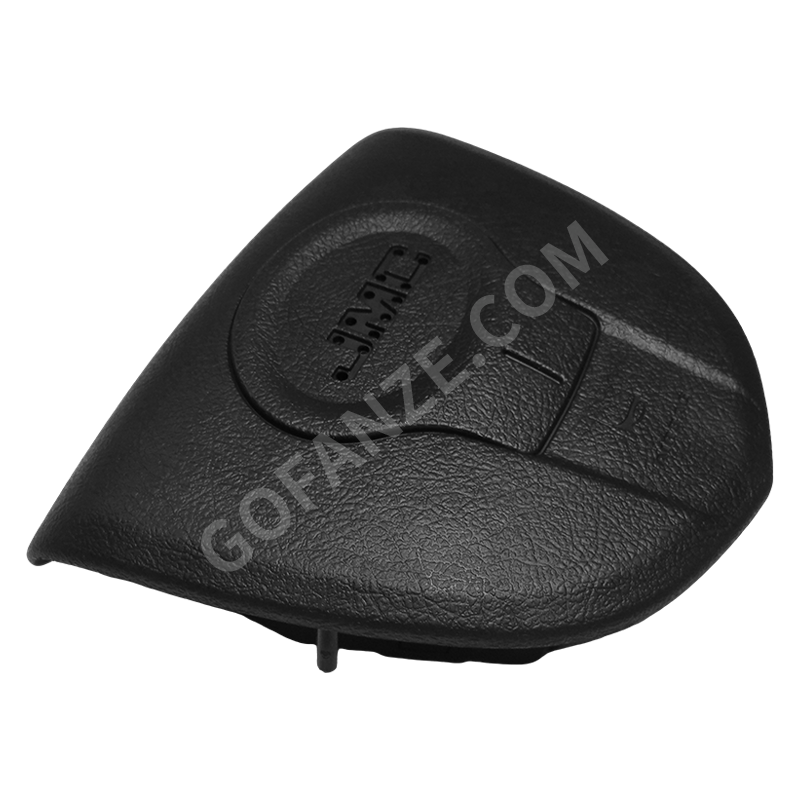

Ein Spritzgussform für Kunststoffteile im Automobilinnenraum ist ein präzisionsgefertigtes Stahlwerkzeug, das Komponenten wie Armaturenbrettverkleidungen, Türverkleidungen, Mittelkonsolen, Säulenabdeckungen und Lüftungsschlitzblenden in großen Stückzahlen und mit gleichbleibender Maßgenauigkeit herstellt. Die Werkzeugqualität bestimmt die Qualität der Teile während der gesamten Produktionslebensdauer – eine Form, die 500.000 Zyklen durchläuft, muss beim ersten Schuss die gleichen Toleranzen einhalten wie beim 500.000. Schuss.

Wie viel kostet eine Spritzgussform?

Die Kosten für Spritzgussformen für Autoinnenteile reichen von 8.000 US-Dollar für eine einfache Halterungsform mit einer Kavität bis zu über 150.000 US-Dollar für ein großes Heißkanal-Werkzeug für die Armaturenbrettverkleidung mit mehreren Kavitäten. Die vier kostentreibenden Variablen sind Teilegröße, Anzahl der Hohlräume, Stahlsorte und Anforderungen an die Oberflächenbeschaffenheit.

Welcher Formstahl eignet sich am besten für Werkzeuge für den Kfz-Innenraum?

Die Auswahl des Stahls für Spritzgussformen für den Automobilinnenraum sorgt für ein ausgewogenes Verhältnis von Härte, Polierbarkeit, Zähigkeit und Lebensdauer. Die drei Stähle, die in über 90 % der Innenwerkzeuge für die Automobilindustrie verwendet werden, sind P20, H13 und S136 – jeder ist für ein anderes Produktionsvolumen und eine andere Oberflächenbeschaffenheit geeignet.

Wie lang ist die Vorlaufzeit für eine Spritzgussform für die Automobilindustrie?

Die Vorlaufzeit für eine Spritzgussform für Kunststoffteile im Automobilinnenraum beträgt 4 bis 14 Wochen vom Design-Freeze bis zu den ersten Mustern, abhängig von der Komplexität des Teils, der Stahlsorte und davon, ob das Werkzeug Heißkanalkomponenten erfordert.

Für einfache P20-Werkzeuge sind verkürzte Zeitpläne von 3 bis 4 Wochen erreichbar, wenn der Lieferant 24-Stunden-Bearbeitungsschichten betreibt – gängige Praxis für chinesische Exportwerkzeughersteller. Bei der Verkürzung der Zeitpläne bei H13- oder S136-Werkzeugen besteht jedoch die Gefahr, dass kritische Entspannungszyklen übersprungen werden, was die Lebensdauer der Form verkürzt.

Welche Maßtoleranz kann ein Automobil-Spritzgusswerkzeug erreichen?

Spritzgussformen für Kunststoffteile im Automobilinnenraum Die nach Automobilstandards gebauten Bauteile erreichen routinemäßig Teiletoleranzen von ±0,05 mm bei kritischen Passungsabmessungen und ±0,1 mm bei der allgemeinen Geometrie. Der Formstahl selbst wird auf den Kern- und Hohlraumpassflächen mithilfe hochpräziser CNC- und Koordinatenschleifmaschinen auf ±0,005 mm bearbeitet.

Um diese Toleranzen zu erreichen, ist eine Optimierung der Anschnittposition, eine gleichmäßige Anordnung der Kühlkanäle und eine in das Formdesign integrierte Materialschrumpfungskompensation erforderlich – typischerweise 0,4–0,6 % für PP, 0,5–0,7 % für ABS und 0,2–0,4 % für ABS/PC-Mischungen. Die Toleranzüberprüfung erfolgt mittels CMM (Koordinatenmessmaschine) während der T1- und T2-Probenahme, mit einem vollständigen PPAP-Bericht (Production Part Approval Process) für OEM-Kunden.

Häufig gestellte Fragen

Kann eine Form sowohl für Innenteile für Links- als auch für Rechtslenker verwendet werden?

Ja – verspiegelte Innenteile wie linke und rechte Türverkleidungen werden üblicherweise aus einer einzigen Form mit austauschbaren Hohlraumeinsätzen hergestellt. Dieses Design, bekannt als „MUD“ (Master Unit Die) oder Einsatzwechselwerkzeug, reduziert die Gesamtwerkzeugkosten um 30–45 % im Vergleich zum Bau zweier separater Formen. Werkzeuge zum Wechseln von Einsätzen gehören zur Standardpraxis bei Werkzeugherstellern in der Automobilindustrie, die sowohl LHD- als auch RHD-Fahrzeugvarianten über eine einzige Plattform liefern.

Welche Oberflächenveredelungen gibt es für Spritzgussformen für den Automobilinnenraum?

Die vier Standard-Finish-Kategorien sind: SPI A-Serie (Spiegelpolitur, A1 bis A3), SPI B-Serie (feines Steinfinish für Halbglanz), SPI C-Serie (Papierfinish für Matt) und EDM-Textur für Maserungsmuster. Für Autoinnenteile ist am häufigsten die Körnungsstruktur VDI 18–27 auf strukturellen Oberflächen und SPI A2 oder A3 auf sichtbaren Zierleisten der Klasse A vorgeschrieben. Die Kornstruktur wird durch chemisches Ätzen aufgebracht, nachdem die Form ansonsten fertig ist.

Wie viele Schüsse kann eine Spritzgussform für den Automobilinnenraum durchlaufen, bevor eine Wartung erforderlich ist?

Ein gut gebautes P20-Werkzeug erfordert alle 50.000–100.000 Schüsse eine vorbeugende Wartung. H13-Werkzeuge im Produktionsbetrieb werden typischerweise alle 150.000–200.000 Schüsse gewartet. Die volle Lebensdauer der Form vor einer größeren Sanierung beträgt 300.000–500.000 Schüsse für P20 und 800.000–1.000.000 Schüsse für H13. Die Wartungsintervalle verkürzen sich erheblich, wenn mit glas- oder mineralgefüllten Harzen gearbeitet wird, die einen höheren Hohlraumverschleiß verursachen als ungefüllte Sorten.

Besitzen Automobil-OEMs die Form oder ist es der Zulieferer?

Bei den meisten OEM-Lieferkettenvereinbarungen bezahlt und besitzt der Autohersteller die Werkzeuge, selbst wenn diese in der Anlage eines Tier-1- oder Tier-2-Zulieferers gebaut und gelagert werden. Der Werkzeugbesitz wird im Werkzeugkaufvertrag festgelegt und im Anlagenregister des OEM erfasst. Werkzeugkosten werden in der Regel separat vom Teilepreis als einmalige Werkzeugkosten in Rechnung gestellt, obwohl einige Programme die Werkzeugkosten über ein vereinbartes Produktionsvolumen hinaus amortisieren.
