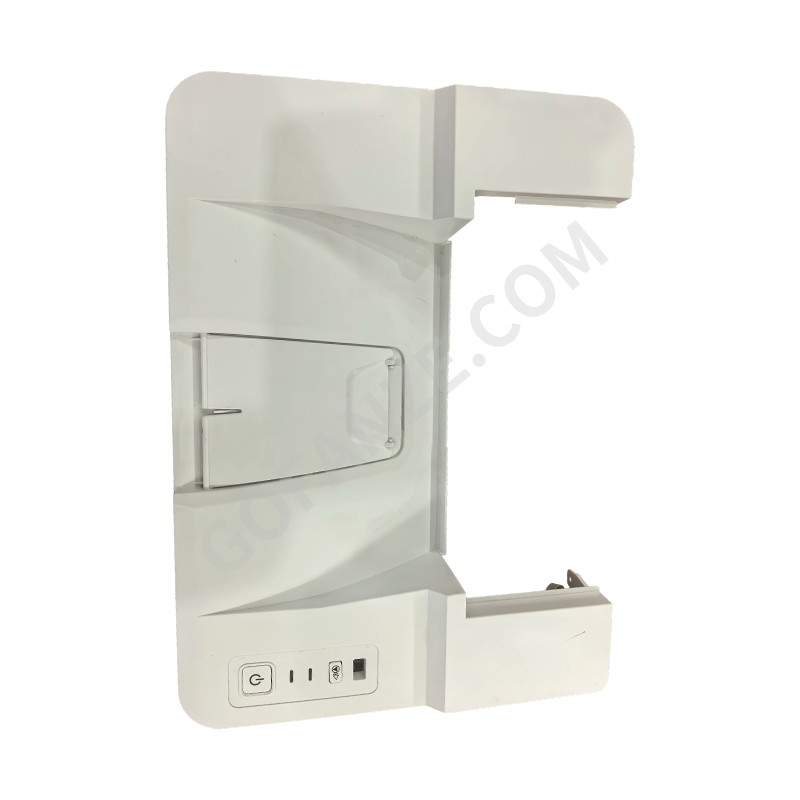

Spritzgussteile aus Kunststoff: Der vollständige Leitfaden zu Design, Herstellung und Anwendungen

1. Was sind Spritzgussteile aus Kunststoff? Eine technische Einführung

Spritzgussteile aus Kunststoff sind massenproduzierte Komponenten, die durch das Einspritzen geschmolzener Polymermaterialien in einen präzise konstruierten Formhohlraum unter hohem Druck entstehen. Dieser Prozess ermöglicht die schnelle, wiederholbare und kostengünstige Herstellung komplexer Geometrien mit hohen Toleranzen, die mit anderen Herstellungsmethoden unmöglich oder zu teuer wären.

Von mikroskopisch kleinen medizinischen Implantaten bis hin zu großen Armaturenbrettern in Automobilen ist das Spritzgießen die weltweit dominierende Kunststoffformungstechnologie – verantwortlich für über 80 % aller Kunststoffkomponenten in Verbraucher- und Industrieprodukten.

1.1 Der Spritzgießzyklus: Schritt für Schritt

Jeder Spritzgießzyklus besteht aus vier unterschiedlichen Phasen. Die Gesamtzykluszeit liegt je nach Teilegröße, Material und Komplexität typischerweise zwischen 5 Sekunden und über 2 Minuten.

• Spannen : Die Formhälften (feste und bewegliche Platten) werden durch die Schließeinheit sicher verschlossen. Die Haltekraft muss den Einspritzdruck übersteigen, um Grate zu vermeiden.
• Injektion : Kunststoffgranulat wird in einem beheizten Zylinder geschmolzen, dann spritzt eine hin- und hergehende Schnecke oder ein Stößel das geschmolzene Polymer unter hohem Druck (typischerweise 500–2.000 bar) in die geschlossene Form.
• Wohnen (Verpacken) : Zusätzliches Material wird in die Kavität gedrückt, um die Volumenschrumpfung auszugleichen, wenn das Teil abkühlt. Diese Phase verhindert Einfallstellen und Hohlräume.
• Kühlung : Das Teil erstarrt in der temperierten Form. Dies ist oft die längste Phase und bestimmt die Gesamtzykluszeit.
• Öffnen und Auswerfen der Form : Die Form öffnet sich und Auswerferstifte oder -platten drücken das erstarrte Teil heraus. Der Zyklus wiederholt sich dann automatisch.

1.2 Wichtige Spritzgussparameter (typische Bereiche)

Die folgende Tabelle vergleicht kritische Prozessvariablen für eine Auswahl gängiger und technischer Thermoplaste. Diese Werte sind Ausgangspunkte; Optimale Parameter hängen von der Teilegeometrie, dem Formendesign und den Maschinenspezifikationen ab.

Schmelzetemperatur (°C) 210–250 190–260 230–270 260–300 190–230Formtemperatur (°C) 40–80 30–60 60–90 70–120 60–90Einspritzdruck (bar) 600–1200 500–1000 700–1400 800–1500 600–1200Haltedruck (% der Einspritzung) 40–70 30–60 50–80 50–70 40–70Typische Schrumpfung (%) 0,4–0,8 1,2–2,2 0,8–1,5 0,5–0,7 1,5–2,1Kühlzeitfaktor (relativ) Mäßig Schnell Mäßig Langsam Schnell

1.3 Vergleich: Spritzguss vs. alternative Kunststoffformverfahren

Die Auswahl des richtigen Prozesses erfordert die Bewertung des jährlichen Volumens, der Teilekomplexität, der Toleranzanforderungen und des Werkzeugbudgets. Der folgende Vergleich verdeutlicht die wesentlichen Unterschiede.

Spritzguss ≥ 5.000 – Millionen Hoch (10.000–200.000) 0,02–0,10 Hohe Vorlaufkosten für die Form; lange VorlaufzeitBlasformen ≥ 10.000 Mittel–Hoch 0,10–0,30 Nur Hohlteile (Flaschen, Kanäle, Tanks)Extrusion (Profile/Platten) Kontinuierlich – Millionen Niedrig–Mittel 0,10–0,50 Nur konstanter Querschnitt; keine 3D-KomplexitätThermoformen ≥ 1.000 (große Stückzahlen mit Stahlwerkzeugen) Niedrig–Mittel (Aluminiumwerkzeuge) 0,20–0,60 Relativ einfache Formen; dickeres Material erforderlichCNC-Bearbeitung (aus dem Vollen) 1–500 Niedrig (keine Werkzeuge) 0,01–0,05 Hohe Kosten pro Teil; langsam im Maßstab; Materialverschwendung

1.4 Physikalische Eigenschaften: Warum sich Spritzgussteile aus Kunststoff von Rohkunststoff unterscheiden

Der Spritzgussprozess kann die Materialeigenschaften aufgrund der strömungsinduzierten Molekülorientierung, Eigenspannungen und Abkühlgeschwindigkeiten verändern. Hauptunterschiede zum rohen (unbeanspruchten) Polymer:

• Anisotropie : Formteile sind in Fließrichtung stärker als quer zur Fließrichtung, insbesondere bei faserverstärkten Typen (z. B. 30 % glasfaserverstärktes Nylon).
• Stärke der Schweißnaht : Wo zwei Schmelzfronten aufeinandertreffen (um Löcher oder Einsätze herum), kann die Zugfestigkeit im Vergleich zum Massenmaterial um 20–80 % sinken.
• Oberflächenqualität : Die Formtextur wird exakt übertragen und ermöglicht glänzende, matte oder strukturierte Oberflächen ohne Nachbearbeitung.
• Reststress : Schnelles Abkühlen oder ungleichmäßige Wandstärken fangen innere Spannungen ein, was möglicherweise zu Verzug oder umgebungsbedingten Spannungsrissen führt.

1.5 Typische physische und mechanische Leistungsbereiche

Diese Tabelle enthält allgemeine Eigenschaftsbereiche für ungefüllte Spritzgusstypen. Die tatsächlichen Werte hängen von den spezifischen Materialformulierungen und Formbedingungen ab.

Zugfestigkeit (MPa) 20–50 50–100 90–200Biegemodul (GPa) 1,0–2,5 2,0–4,5 3,5–12,0Wärmeformbeständigkeit (°C bei 1,82 MPa) 80–110 120–200 250–320Schlagfestigkeit (Izod, kJ/m²) 2–30 (abhängig von der Zähigkeit) 40–80 (duktil) 5–15 (oft spröde, aber hochfest)Typische Schrumpftoleranz ±0,2 % (ungefüllt) ±0,1 % (ungefüllt) ±0,05–0,1 %

1.6 Wann sollte man sich für Spritzguss für Kunststoffteile entscheiden?

Spritzgießen ist wirtschaftlich und technisch überlegen, wenn folgende Voraussetzungen gegeben sind:

• Hohes Jahresvolumen > 10.000 Stück – Werkzeugkosten amortisieren sich über viele Teile.
• Komplexe Geometrien – Hinterschneidungen, Innengewinde, bewegliche Scharniere oder Multifunktionsmerkmale.
• Präzise Maßtoleranzen (±0,02–0,10 mm üblich, ±0,01 mm möglich mit Präzisionsformen).
• Mehrere Hohlräume – Ein Werkzeug produziert 2, 4, 8, 16 oder 128 Teile pro Zyklus, wodurch die Stückkosten drastisch gesenkt werden.
• Einlagen oder Umspritzungen – Kombinieren von Metall oder anderen Kunststoffen in einem einzigen automatisierten Zyklus.

Durch das Verständnis dieser Grundlagen können Designer und Ingenieure sicher beurteilen, ob Spritzgussteile aus Kunststoff die optimale Lösung für ihre spezifische Anwendung sind.

2. Häufig verwendete Materialien und Auswahlrichtlinien für Spritzgussteile aus Kunststoff

Die Auswahl des optimalen Materials für Spritzgussteile ist eine wichtige technische Entscheidung, die sich direkt auf Leistung, Herstellbarkeit, Kosten und Einhaltung gesetzlicher Vorschriften auswirkt. Jede Polymerfamilie bietet ein eigenes Gleichgewicht an mechanischen, thermischen, chemischen und elektrischen Eigenschaften. Dieser Abschnitt bietet einen strukturierten Rahmen für die Materialauswahl basierend auf den Anwendungsanforderungen.

2.1 Materialfamilien: Von der Massenware zur Hochleistungsklasse

Spritzgussmaterialien werden basierend auf ihren Leistungsmerkmalen und Kosten grob in vier Klassen eingeteilt. Die folgende Tabelle gibt einen vergleichenden Überblick über die häufigsten Familien.

2.2 Detaillierte Materialprofile: Eigenschaften und Auswahlkriterien

Jeder Polymertyp wird durch einen spezifischen Satz quantifizierbarer Eigenschaften definiert. In den folgenden Unterabschnitten werden die am häufigsten verwendeten Spritzgussharze detailliert beschrieben.

2.2.1 ABS (Acrylnitril-Butadien-Styrol)

Ein robuster, steifer und vielseitiger Standardkunststoff. Es bietet hervorragende Schlagfestigkeit, gute Bearbeitbarkeit und eine hochwertige Oberflächenbeschaffenheit, die sich problemlos lackieren oder plattieren lässt.

• Am besten für: Gehäuse für Unterhaltungselektronik, Autoinnenteile, Legosteine, Elektrowerkzeuge.
• Einschränkungen: Schlechte UV-Beständigkeit (zersetzt sich im Sonnenlicht) und begrenzte chemische Beständigkeit gegenüber Lösungsmitteln.
• Beispiel für eine Schlüsseleigenschaft: Die Kerbschlagzähigkeit nach Izod beträgt typischerweise 20–35 kJ/m².

2.2.2 Polypropylen (PP)

Der weltweit am häufigsten produzierte Kunststoff. PP ist teilkristallin, leicht und weist eine außergewöhnliche Ermüdungsbeständigkeit (Scharnieranwendungen) auf. Darüber hinaus weist es eine hohe Beständigkeit gegen Wasser, Säuren und Basen auf.

• Am besten für: Lebende Scharniere, Chemikalientanks, Autobatteriegehäuse, mikrowellengeeignete Behälter.
• Einschränkungen: Schlechte Schlagzähigkeit bei niedrigen Temperaturen (außer bei Copolymer) und ohne Oberflächenbehandlung schwierig zu verkleben/zu lackieren.
• Beispiel für eine Schlüsseleigenschaft: Dichte von nur 0,90-0,92 g/cm³ (schwimmt auf Wasser).

2.2.3 Polyamid (Nylon 6 oder 66)

Ein starker, verschleißfester technischer Kunststoff. Nylon nimmt Feuchtigkeit aus der Luft auf, was zwar seine Zähigkeit und Flexibilität erhöht, aber die Dimensionsstabilität beeinträchtigen kann.

• Am besten für: Zahnräder, Buchsen, Strukturbauteile, Kabelbinder und verstärkte Teile (30–50 % Glasfaser).
• Einschränkungen: Nimmt Feuchtigkeit auf und führt zum Anschwellen der Teile; erfordert vor dem Formen eine sorgfältige Trocknung.
• Beispiel für eine Schlüsseleigenschaft: Die Zugfestigkeit von unverstärktem PA66 beträgt etwa 70–85 MPa; bei 30 % Glasfaser übersteigt sie 150 MPa.

2.2.4 Polycarbonat (PC)

Bekannt für seine außergewöhnliche Transparenz und sehr hohe Schlagfestigkeit (praktisch unzerbrechlich). PC bietet außerdem eine gute Hitzebeständigkeit und Dimensionsstabilität.

• Am besten für: Panzerglas, Scheinwerfergläser, medizinische Geräte, Schutzhelme, Elektronikgehäuse.
• Einschränkungen: Anfällig für Kratzer (Hartbeschichtung erforderlich) und Spannungsrisse, wenn es bestimmten Chemikalien ausgesetzt wird.
• Beispiel für eine Schlüsseleigenschaft: Vicat-Erweichungstemperatur ~145-150°C.

2.2.5 POM (Polyoxymethylen / Acetal)

Ein hochkristalliner technischer Kunststoff mit hervorragender Steifigkeit, geringer Reibung und ausgezeichneter Dimensionsstabilität. Es ist das Material der Wahl für präzise bewegliche Teile.

• Am besten für: Zahnräder, Lager, Reißverschlüsse, Pumpenkomponenten, Aerosolventile und mechanische Teile, die mit Lebensmitteln in Berührung kommen.
• Einschränkungen: Schlechte Beständigkeit gegenüber starken Säuren und Oxidationsmitteln; schwer zu binden.
• Beispiel für eine Schlüsseleigenschaft: Reibungskoeffizient gegen Stahl (ungeschmiert) ~0,1-0,2.

2.3 Strukturiertes Flussdiagramm zur Materialauswahl (Entscheidungsleitfaden)

Ingenieure können die Materialauswahl systematisch einschränken, indem sie eine Reihe funktionaler Anforderungen erfüllen. Der folgende Leitfaden bildet einen allgemeinen Entscheidungsbaum für Experten nach.

• Schritt 1: Betriebstemperatur
  • Dauereinsatz unter 80°C → Commodity (PP, ABS, PE, PS)
  • Dauereinsatz 80-150°C → Engineering (PC, PA, POM, PET)
  • Dauereinsatz über 150°C → Hochleistung (PEEK, PEI, PPS, LCP)
• Schritt 2: Mechanische Nachfrage
  • Hohe Schlagfestigkeit oder Duktilität erforderlich → PC, ABS, gehärtetes PA6
  • Hohe Steifigkeit / Kriechfestigkeit erforderlich → POM, GF-PA, GF-PP, PEEK
  • Verschleißfestigkeit / geringe Reibung unerlässlich → POM (ungefüllt), PA (mit MoS₂ oder PTFE), PE-UHMW
  • Transparenz erforderlich → PC, PMMA (Acryl), PS (Kristall), klares ABS
• Schritt 3: Chemische Belastung/Betriebsumgebung
  • Ständige Feuchtigkeits-/Wassereinwirkung → PP (sehr hydrolysebeständig) oder PPS (hydrolytische Stabilität)
  • Kraftstoff-/Öl-/Lösungsmittelkontakt → PA (quillt aber stark), POM (gut für Kraftstoffe), PPS (ausgezeichnet)
  • UV-/Außenbewitterung ohne Lackierung → ASA (statt ABS) oder spezielles UV-stabilisiertes PP
  • Einhaltung der Lebensmittelkontaktvorschriften (FDA, EU) → PP, PC (bestimmte Qualitäten), POM, PET, LDPE
• Schritt 4: Elektrische Anforderungen
  • Isolierung / hohe Spannungsfestigkeit → PS, PP, PC (Allzweck)
  • Statische Ableitung (ESD-sicher) → Kohlefasergefüllte ABS-, PC-, PEEK-Compounds
  • Hohe Kriechstromfestigkeit (CTI-Index) → POM, GF-PBT, PA
• Schritt 5: Kosten- und Verarbeitungsbeschränkungen
  • Niedrigste Rohstoffkosten → PP, HDPE, PS (Commodity-Sortiment)
  • Sehr enge Toleranzen / geringe Schrumpfung → PC, ABS, GF-gefüllte Materialien (Schrumpfung nur 0,1–0,3 %)
  • Zykluszeitempfindlich → Materialien mit hoher Fließfähigkeit (z. B. PP, PE, High-MFI-ABS)

2.4 Der Einfluss von Zusatzstoffen und Verstärkungen

Basispolymere werden selten allein verwendet. Zusätze und Verstärkungen verändern die Materialeigenschaften deutlich. Zu den wichtigsten Änderungen gehören:

• Glasfaser (10-50 % GF) → Erhöht die Steifigkeit (Modul bis zu 3–5x), die Wärmeformbeständigkeit (oft 50–80 °C) und die Kriechfestigkeit. Reduziert die Schlagfestigkeit und Formschrumpfung, führt jedoch zu anisotropem Verhalten (Verzug). Häufig in PA, PP, PBT, PC.
• Mineralische Füllstoffe (Talkum, CaCO₃, Glimmer) → Erhöhen Sie die Steifigkeit, reduzieren Sie Schrumpfung und Verzug (isotroper als Glasfaser). Geringere Schlagfestigkeit und Oberflächenbeschaffenheit. Sehr häufig in PP-Automobilteilen.
• Schlagzähmodifikatoren (Elastomere) → Wird spröden Kunststoffen (z. B. POM, PP, PBT) zugesetzt, um die Raum- und Kälteschlagzähigkeit zu verbessern. Reduziert leicht die Steifigkeit und Zugfestigkeit.
• Flammschutzmittel (halogeniert, auf Phosphorbasis oder intumeszierend) → Ermöglichen Sie die Einhaltung der UL94 V-0-, V-2- oder 5VA-Bewertungen. Erhöht häufig die Kosten und kann die mechanischen Eigenschaften beeinträchtigen oder Formkorrosion verursachen. Häufig in PC/ABS, PBT, PA.
• Schmierstoffe (PTFE, MoS₂, Silikon) → Reibungskoeffizient (auf 0,05–0,15) und Verschleißrate reduzieren. Wird in POM, PA, PEEK für Zahnräder und Lager verwendet.
• UV-Stabilisatoren (HALS, Carbon Black) → Unverzichtbar für Außenanwendungen, um Photooxidation und Farbverblassen zu verhindern. Standardmäßig in ASA, zusätzlich zu PP, PC, PA.

2.5 Checkliste für die endgültige Materialauswahl

Bevor Sie sich für ein Material für Spritzgussteile entscheiden, überprüfen Sie beim Materiallieferanten und Spritzgießer die folgenden Anforderungen:

• Was ist die maximale und minimale Betriebstemperatur (kontinuierlich und intermittierend)?
• Wird das Teil statischen oder zyklischen Belastungen ausgesetzt sein? Ist Kriechen ein Problem?
• Welche Chemikalien (Kraftstoffe, Lösungsmittel, Reinigungsmittel, Körperöle) kommen mit dem Teil in Kontakt?
• Muss das Teil Branchenzertifizierungen erfüllen (UL, FDA, NSF, USP Class VI, RoHS, REACH)?
• Wie hoch ist die jährliche Produktionsmenge (beeinflusst die Materialkostensensitivität)?
• Welche Möglichkeiten der Formmaschine gibt es (maximale Schmelzetemperatur, Schneckendesign, Trocknungsanforderungen)?

Durch die Anpassung der Materialleistung an die Anwendungsanforderungen – und nicht einfach durch die Wahl der kostengünstigsten Option – werden vorzeitige Ausfälle, Garantieansprüche und kostspielige Neuqualifizierung vermieden.

3. Designrichtlinien für Spritzgussteile aus Kunststoff: Grundsätze für Herstellbarkeit und Leistung

Erfolgreiche Spritzgussteile bringen funktionale Anforderungen mit den inhärenten Einschränkungen des Formprozesses in Einklang. Designentscheidungen haben direkten Einfluss auf Zykluszeit, Werkzeugkosten, Teilequalität und strukturelle Integrität. Die Einhaltung etablierter Design-for-Manufacturing-Prinzipien (DFM) verhindert häufige Fehler und reduziert Produktionsrisiken. Dieser Abschnitt enthält quantifizierbare Richtlinien und geometriespezifische Empfehlungen.

3.1 Grundlegende Designregeln

Die vier wichtigsten Designregeln gelten für praktisch alle Spritzgusskomponenten. Ein Verstoß gegen diese Regeln führt oft zu Nichtfüllung, Verzug oder vorzeitigem Werkzeugausfall.

• Halten Sie eine gleichmäßige Nennwandstärke ein – Schwankungen führen zu unterschiedlicher Abkühlung und Schrumpfung, was zu Einfallstellen und Verzug führt.
• Sorgen Sie für Formschräge (Konizität) an allen vertikalen Wänden – Ohne Formschräge zerkratzen oder kleben die Teile in der Form und verhindern so das Auswerfen.
• Radius innerhalb der Ecken – Scharfe Innenecken konzentrieren die Spannung und behindern den Schmelzfluss.
• Entwerfen Sie Rippen und Vorsprünge mit den richtigen Proportionen – Unterdimensionierte Rippen können die Last nicht übertragen; Übergroße Rippen verursachen ein Einsinken.

3.2 Wandstärke: Der einflussreichste Parameter

Die Wandstärke bestimmt die Abkühlzeit (die 50–80 % der gesamten Zykluszeit ausmacht), die Teilefestigkeit, das Gewicht und die Kosten. Dickere Wände erfordern eine längere Abkühlung, was die Produktivität verringert und die Eigenspannung erhöht.

3.2.1 Empfohlene Nennwandstärkenbereiche nach Material

In der folgenden Tabelle sind typische und minimale Wandstärken für gängige Spritzgussmaterialien aufgeführt. Diese Empfehlungen gehen von Standardflusslängen aus (L/t-Verhältnis ≤ 150).

1,2 – 3,5PP (Polypropylen)PC (Polycarbonat)PA6/66 (Nylon)POM (Acetal)PEEKLCP (Flüssigkristallpolymer)*Glasgefüllte Materialien (30 % GF)

1,0 – 3,0	0.60	0.35
1,2 – 4,0	0.90	0.45
0,8 – 3,0	0.45	0.30
0,8 – 3,0	0.40	0.25
0,8 – 3,5	0.50	0.30
0,5 – 2,5	0.20	0.15

3.2.2 Gestaltung des Wandstärkenübergangs

Wenn Änderungen in der Wandstärke unvermeidbar sind, führen Sie einen schrittweisen Übergang durch, um Strömungsverzögerungen, Gaseinschlüsse und Oberflächenfehler zu vermeiden. Das empfohlene Übergangsverhältnis beträgt:

• Übergangslänge ≥ 3 × (Dickenunterschied)
• Maximales Dickenverhältnis zwischen benachbarten Abschnitten ≤ 2:1 (idealerweise ≤ 1,5:1)
• Berücksichtigen Sie am Stufenübergang einen Rundungsradius (R = mindestens 0,5 bis 1,5 mm).

3.3 Entformungswinkel: Ermöglichen eines zuverlässigen Auswurfs

Formschräge ist eine leichte Verjüngung, die auf vertikale Wände angewendet wird (parallel zur Öffnungsrichtung der Form). Ohne Formschräge schrumpft das Teil auf den Kern und das Auswerfersystem kann es nicht ohne Oberflächenbeschädigung ablösen. Der Tiefgang wird in Grad pro Seite gemessen.

3.3.1 Empfohlene Entformungswinkel nach Oberflächenbeschaffenheit und Tiefe

Bei flachen Teilen ist eine minimale Formschräge erforderlich. Tiefgezogene Teile oder strukturierte Oberflächen erfordern deutlich mehr Formschräge.

Poliert (SPI A-1, A-2)Feinbearbeitet (SPI B-1, B-2)Mittlere Textur (VDI 24-30, SPI C-1)Grobe Textur/Ledernarbung (VDI 33-45)Glasfaserverstärkte Materialien (jede Oberfläche)

4. Werkzeug- und Formenentwicklung für Spritzgussteile aus Kunststoff

Die Spritzgussform ist das kritischste und teuerste Element bei der Herstellung von Kunststoffteilen. Eine gut gestaltete Form produziert gleichbleibend hochwertige Teile bei maximaler Zykluseffizienz, während eine schlecht gestaltete Form zu chronischen Defekten, hohen Ausschussraten und vorzeitigem Ausfall führt. In diesem Abschnitt werden Formenbau, Komponentenfunktionen, Stahlauswahl, Kühldesign und wirtschaftliche Überlegungen zu Werkzeuginvestitionen behandelt.

Die Formkosten liegen typischerweise zwischen 5.000 US-Dollar für einfache Prototypenformen zu Ende 200.000 US-Dollar für komplexe Produktionswerkzeuge mit hoher Kavitation . Das Verständnis des Formenbaus und der Kompromisse zwischen verschiedenen Formentypen ermöglicht fundierte Beschaffungsentscheidungen.

4.1 Grundlegende Anatomie und Komponenten der Form

Eine Spritzgussform besteht aus zwei Haupthälften: der Hohlraum (A-Seite oder stationäre Hälfte) und die Kern (B-Seite oder bewegliche Hälfte) . Der Teilhohlraum entsteht dort, wo diese beiden Hälften zusammentreffen. Die folgende Tabelle beschreibt die wesentlichen Komponenten einer Standard-Zweiplattenform.

Formbasis (Standardmontage)

Zusammengebauter Satz Stahlplatten

Bietet strukturelle Unterstützung und Ausrichtung für alle Formkomponenten; als Standardkatalogartikel (Zoll oder metrisch) erworben. Hohlraum- und Kerneinsätze. In Formplatten (A-Platte und B-Platte) montiert. Bilden die tatsächliche Teilegeometrie. aus Werkzeugstahl oder gehärtetem Material; kann unabhängig von der Formbasis ausgetauscht oder repariert werden. Angussbuchse A-Seite, ausgerichtet an der Maschinendüse. Nimmt geschmolzenen Kunststoff von der Einspritzeinheit auf und leitet ihn in das Angusssystem. Angusskanäle und Anschnitte. In Hohlraumplatte(n) eingearbeitet. Fördern Sie geschmolzenen Kunststoff vom Anguss zu jedem Hohlraum; Der Anschnitt ist der letzte Eintrittspunkt in die Teilekavität. Auswerfersystem (Stifte, Platte, Rückführstifte) B-Seite, hinter dem Kern. Schiebt fertige Teile nach dem Abkühlen aus der Form. Auswerferstifte berühren das Teil an bestimmten Stellen. Kühlkanäle (Wasserleitungen). Gebohrte Durchgänge in A- und B-Platten/-Einsätzen. Zirkulieren Sie temperiertes Wasser oder Öl, um dem Formteil Wärme zu entziehen und so die Kühlrate und die Zykluszeit zu steuern Stellen auf der Formbasis. Achten Sie bei jedem Zyklus auf eine präzise Ausrichtung zwischen A-Seite und B-Seite. Entlüften (typischerweise 0,02–0,05 mm tief) Entlang der Trennlinie, den Fließenden oder den Auswerferstiften. Ermöglicht das Entweichen von Luft und Gasen aus der Kavität während des Einspritzens, wodurch Brandflecken und unvollständige Füllung vermieden werden

4.2 Arten von Spritzgussformen

Formen werden nach Bauweise und Anzahl der pro Zyklus hergestellten Teile klassifiziert. Jeder Typ bietet deutliche Vorteile hinsichtlich Kosten, Komplexität und Automatisierungspotenzial.

4.2.1 Zweiplattenform (Standard)

Der einfachste und gebräuchlichste Formenbau. Die Trennlinie ist eine einzige Ebene. Anguss, Anguss und Teile werden gemeinsam ausgeworfen und dann manuell oder durch einen Roboter getrennt. Geeignet für die meisten Teilegeometrien, die keine Hinterschneidungen aufweisen.

• Vorteile : Niedrigste Werkzeugkosten, einfache Wartung, robust.
• Einschränkungen : Läuferschrott erfordert eine sekundäre Trennung; Nicht geeignet für Teile, die seitliche Eingriffe erfordern.

4.2.2 Dreiplattenform

Verfügt über zwei Trennlinien. Das Angusssystem wird automatisch vom Teil in der Form getrennt und fällt durch eine zentrale Öffnung. Das Teil wird aus einer anderen Ebene ausgeworfen.

• Vorteile : Automatische Entgasung (kein Läufertrennungsschritt); Ermöglicht ein zentrales Tor auf der Oberseite des Teils.
• Einschränkungen : Höhere Formkosten (ca. 25–40 % mehr als bei zwei Platten); längerer Hub erforderlich; komplexere Wartung.

4.2.3 Heißkanalform

Verwendet elektrisch beheizte Verteiler und Düsen, um das Angusssystem geschmolzen zu halten. Nur das Teil verfestigt sich und wird ausgeworfen. Es entsteht kein Läuferschrott.

• Vorteile : Kein Läuferabfall; schnellere Zyklen (keine Abkühlung des Läufers); geeignet für Mehrkavitätenwerkzeuge; glattere Torspur.
• Einschränkungen : Höchste Vorabkosten (häufig das Doppelte oder Dreifache einer Kaltkanalform); erfordert eine präzise Temperaturkontrolle; Es besteht die Gefahr einer thermischen Verschlechterung des Verteilers.

4.2.4 Familienform

Eine einzelne Form enthält mehrere unterschiedliche Teilegeometrien (z. B. obere Abdeckung, untere Abdeckung, Knopf). Alle Teile werden in einem Zyklus hergestellt.

• Anforderung : Das Angusssystem muss ausbalanciert sein, um alle Hohlräume mit dem gleichen Druck und der gleichen Zeit zu füllen.
• Risiko : Wenn sich eine Kavität langsamer füllt, kann es sein, dass andere Kavitäten überfüllt sind oder auslaufen. Wenn ein Teil geändert werden muss, muss möglicherweise die gesamte Form überarbeitet werden.

4.2.5 Form abschrauben (Gewinde)

Wird für Teile mit Außen- oder Innengewinde (Kappen, Armaturen) verwendet. Abschraubmechanismen (hydraulisch oder Zahnstangenantrieb) drehen den Kern, während sich die Form öffnet.

• Die Werkzeugkosten sind erheblich höher (zusätzlich 10.000 bis 40.000 US-Dollar für den Mechanismus).
• Zu den Alternativen gehören die Verwendung von Seitenschiebern (für kurze Gewindesegmente) oder das Gewindeschneiden nach dem Formen.

4.3 Auswahlhilfe für Formenstahl

Die Wahl des Stahls für Hohlraum- und Kerneinsätze bestimmt die Werkzeuglebensdauer, die Oberflächengüte und die Zykluszeit (über die Wärmeleitfähigkeit). Die folgende Tabelle vergleicht gängige Formenstähle nach Härte, Verschleißfestigkeit und typischen Anwendungen.

P20 (vorgehärtet)

28–32 HRC (keine Wärmebehandlung erforderlich)

Niedrig bis mittel

~29

Prototypenwerkzeuge; Kleinserienfertigung (<50.000 Teile); AllzweckeinsätzeH13 / 1.2344 (Warmarbeitsstahl) –46–52 HRC (nach Wärmebehandlung)Hoch ~ 24Großvolumige Formen (Millionen Zyklen); glasgefüllte Materialien; Teile mit engen ToleranzenStavax / 420 (Edelstahl) –48–52 HRCHohe ~15Korrosive Materialien (PVC, POM); medizinische/optische Teile, die Hochglanz erfordern; klare KunststoffeS7 (Stoßfest) –54–58 HRCSehr hoch~30Einsätze, die hohen Schlag-/Strahlkräften ausgesetzt sind (Gleit-, Heber-, Scherkanten)Kupferlegierungen (Berylliumfrei, z. B. Ampco)~20 HRCNiedrig~100 (hoch)Bereiche, die eine schnelle Abkühlung erfordern (Zykluszeit reduzieren); Lokalisierte Einsätze in der Stahlformbasis

Richtlinie : Für Produktionsläufe unter 100.000 Teilen mit nicht abrasiven Materialien ist P20 wirtschaftlich. Für Auflagen von mehr als 500.000 Teilen oder mit glasfaserverstärkten Harzen geben Sie für kritische Verschleißoberflächen gehärtetes H13 oder S7 an.

4.4 Das Läufer- und Torsystem

Das Angusssystem leitet geschmolzenen Kunststoff vom Anguss zu jeder Kavität. Sein Design beeinflusst das Füllgleichgewicht, den Druckverlust, das Abfallgewicht und das kosmetische Erscheinungsbild.

4.4.1 Läuferquerschnittsformen

Vollrunde Angusskanäle bieten die besten Fließeigenschaften (geringster Druckabfall), erfordern jedoch eine Bearbeitung in beiden Formhälften. Trapezförmige Läufer werden nur in einer Platte bearbeitet und bieten eine kostengünstige Alternative.

• Voller runder Durchmesser : 4–12 mm typisch; D_min = 3 mm.
• Trapezförmig : Tiefe = 0,8 × Breite; Breite = 4–12 mm.
• Die Läufergröße sollte so klein wie möglich sein und gleichzeitig eine vollständige Füllung ermöglichen, bevor die Tore einfrieren. Übergroße Läufer erhöhen die Zykluszeit, den Ausschuss und die Materialkosten.

4.4.2 Tortypen und Anwendungen

Der Anschnitt ist die kleine Öffnung zwischen dem Angusskanal und der Teilekavität. Die Auswahl des Anschnitttyps hängt von der Teilegeometrie, den Anforderungen an das Erscheinungsbild und den Materialflusseigenschaften ab.

Kanten-/Fächertor

Breite: 1–6; Dicke: 0,5–1,5

Einfach zu bearbeiten; breite verstellbare Strömungsfront

Hinterlässt Gatterreste, die beschnitten werden müssen; geeignet für flache TeileU-Boot-(Tunnel-)TorDurchmesser: 0,8–1,5; Scherwinkel: 30–45°Automatische Anschnittentfernung im 2-Platten-Werkzeug; kleine MarkierungErfordert harten Stahl (H13); beschränkt auf flexible Materialien (PP, PE, ABS)Punktgenauer (direkter Anguss) Anguss (3-Platten)Durchmesser: 0,5–1,5Ausgezeichnete Kosmetik; zentrale TeilepositionErfordert 3-Platten-Form oder Heißkanal; höhere WerkzeugkostenHeißer Spitzenanschnitt (Ventilanschnitt optional)Spitzendurchmesser: 0,8–3,0Kein Angusskanal; saubere Überreste; breites MaterialspektrumHöhere Werkzeugkosten; Gefahr von Sabbern oder Gate-RückständenCashew-/Bananen-GateBreite: 1,5–3,0; gebogener TunnelU-Boot-Tor für InnenflächenKomplexe Erodierbearbeitung; Gefahr von Rissen in zerbrechlichen Materialien

Torstandortprinzip : Positionieren Sie den Anguss an der dicksten Stelle des Teils, damit das Material nach außen in dünnere Bereiche fließen kann. Vermeiden Sie die Platzierung von Anschnitten in der Nähe von Stiften, Kernen oder dünnen Wänden, die sich unter dem Einspritzdruck verbiegen könnten.

4.5 Kühlsystemdesign: Zykluszeittreiber

Die Kühlung nimmt typischerweise 50–80 % der gesamten Zykluszeit in Anspruch. Effizientes Kühlkanaldesign steigert direkt die Produktivität. Schlechte Kühlung führt zu Verzug, Senkung und Eigenspannung.

• Kühlung channel diameter : 6–14 mm (typischerweise 8–10 mm).
• Abstand vom Kanal zur Hohlraumoberfläche : 1,5–2,0 × Kanaldurchmesser.
• Tonhöhe zwischen den Kanälen : 3–5 × Kanaldurchmesser.
• Konforme Kühlung : Additiv gefertigte Kanäle, die der Teilekontur folgen und die Abkühlzeit im Vergleich zu gebohrten geraden Kanälen um 15–40 % reduzieren. Höhere Werkzeugkosten, aber bei großvolumigen oder geometrisch komplexen Teilen gerechtfertigt.
• Turbulente Strömungsanforderung : Halten Sie die Wasserdurchflussrate mit einer Reynolds-Zahl > 5.000 für eine effiziente Wärmeübertragung aufrecht.

4.6 Nebenwirkung: Schieber und Heber für Hinterschnitte

Hinterschnitte (Merkmale, die ein direktes Öffnen der Form verhindern) erfordern bewegliche Komponenten, die sich vor dem Auswerfen zurückziehen. Nebeneffekte erhöhen die Werkzeugkosten erheblich und erhöhen die Wartungskomplexität.

• Schlitten (hydraulischer oder mechanischer Nockenstift) : Montage auf der A- oder B-Seite; Wird durch abgewinkelte Stifte betätigt, wenn sich die Form öffnet. Kostenaufschlag: 3.000–15.000 US-Dollar pro Folie.
• Heber (Winkelauswerfer) : Auf Auswerferplatte montiert; bewegen sich nach innen, während sie das Teil auswerfen. Geeignet für kleine Innenhinterschnitte. Kostenzuschlag: 1.000–5.000 US-Dollar pro Heber.
• Designregel : Unterschnitte nach Möglichkeit vermeiden. Wenn dies unvermeidbar ist, minimieren Sie den Schiebeweg und die Komplexität.

4.7 Werkzeugkostentreiber und Wirtschaftsleben

Die Gesamtkosten einer Produktionsform umfassen nicht nur den anfänglichen Kaufpreis, sondern auch Wartung, Reparatur und Produktivität über die gesamte Lebensdauer. In der folgenden Tabelle sind typische Werkzeugkosten für unterschiedliche Formenkomplexitäten aufgeführt (Schätzungen für standardmäßige 2-Platten-Konstruktion, Kaltkanal, Teilegröße ≤ 100 mm Hüllkurve).

Einfacher Prototyp/Pilot

1

Keine

P20 oder Aluminium

3.000 – 8.000 $

5.000 – 20.000

Kleinserienfertigung

1–2

Keine or simple lifters

P20 (Prehard)

10.000 bis 25.000 US-Dollar

100.000 – 300.000Produktion mittlerer Stückzahlen2–41–2 SchlittenP20 mit gehärteten Einsätzen25.000 – 60.000 $500.000 – 1.000.000Produktion hoher Stückzahlen4–16 Mehrere Schlitten, Abschraubung oder HeißkanalH13 / Edelstahl (gehärtet)60.000 $ – 200.000 $ 1.000.000 – 10.000.000

*Die Kosten verstehen sich zuzüglich Mehrwertsteuer, Versand, Probenahme und Formversuchsharz. Die Preise variieren je nach Region (höher in Nordamerika/Europa, niedriger in Asien).

4.8 Wartungs- und Reparaturplan für Formen

Um die erwartete Lebensdauer der Form zu erreichen, ist ein dokumentierter Wartungsplan unerlässlich. Typische Aktivitäten sind:

• Täglich / pro Schicht : Trennfuge reinigen, Auswerferstifte und Schiebemechanismen schmieren, Kühlleitungen auf Durchfluss prüfen.
• Wöchentlich / 10.000 Zyklen : Formschrauben festziehen, Absperrungen und Entlüftungsöffnungen auf Verschleiß prüfen, Entlüftungsöffnungen mit weichem Messingwerkzeug reinigen.
• Monatlich / 50.000 Zyklen : Heißkanalregler prüfen, Heizbänder prüfen, Parallelität der Auswerferplatte messen, Wasserkanäle auf Ablagerungen/Rost prüfen.
• Jährlich / 250.000–500.000 Zyklen : Vollständiger Rückbau, Rissprüfung (Farbeindringmittel oder Magnetpulver), Austausch verschleißanfälliger Komponenten (Buchsen, Führungsstifte, Rückstellstifte).

Die Investition in die richtige Formenkonstruktion, Qualitätsstahl und einen professionellen Formenbauer führt über Millionen von Zyklen hinweg zu zuverlässigen, konsistenten Spritzgussteilen aus Kunststoff und minimiert so Ausfallzeiten und Kosten pro Teil.

5. Kontrolle des Spritzgussprozesses und Produktionsoptimierung

Sobald die Form hergestellt und qualifiziert ist, hängt die konsistente Produktion hochwertiger Spritzgussteile aus Kunststoff von einer disziplinierten Prozesskontrolle ab. Die Spritzgießmaschine, Hilfseinrichtungen und Prozessparameter müssen präzise eingestellt, überwacht und dokumentiert werden. In diesem Abschnitt werden die Maschinenkomponenten, wichtige Prozessparameter, gängige Qualitätskontrollmethoden und fortschrittliche Automatisierungstechnologien detailliert beschrieben.

Prozessschwankungen – selbst innerhalb bestimmter Bereiche – führen zu Dimensionsverschiebungen, kosmetischen Mängeln und Änderungen der mechanischen Eigenschaften. Ein robuster Prozess arbeitet im Zentrum des Materialverarbeitungsfensters und toleriert geringfügige Schwankungen der Umgebungsbedingungen oder Materialchargen.

5.1 Die Spritzgießmaschine: Hauptkomponenten

Moderne Spritzgießmaschinen sind typischerweise hydraulisch, elektrisch oder hybrid. Alle Maschinen erfüllen zwei Hauptfunktionen: das Plastifizieren und Einspritzen der Schmelze (Einspritzeinheit) und das Schließen der Form (Schließeinheit).

• Injektion unit : Besteht aus einem Zylinder, einer Kolbenschnecke, Heizgeräten und einer Düse. Die Schnecke dreht sich, um den Kunststoff zu schmelzen und zu homogenisieren, und bewegt sich dann als Stößel vorwärts, um die Schmelze in die Form einzuspritzen.
• Spannen unit : Hält die Form gegen den Einspritzdruck geschlossen, entweder über einen Kniehebelmechanismus (hydraulisch oder elektrisch) oder direkten hydraulischen Druck. Bietet die Kraft, die Form während des Befüllens und Verpackens dicht zu halten.
• Kontrollsystem : Mikroprozessorbasiertes System, das Thermoelemente, Druckwandler und Positionssensoren überwacht und Parameter in Echtzeit anpasst.
• Zusatzausrüstung : Materialtrockner, Trichterlader, Granulatoren (für Anguss/Schrott), Formentemperaturregler (Wasser-/Öl-Umwälzpumpen) und Teilehandhabungsroboter.

5.2 Wichtige Prozessparameter und ihre Zusammenhänge

Jeder Spritzgussprozess wird durch eine Reihe voneinander abhängiger Parameter definiert. In der folgenden Tabelle sind die Hauptvariablen, typischen Bereiche und die Auswirkungen einer Erhöhung jedes Parameters aufgeführt.

Schmelzetemperatur (hintere, mittlere, vordere Zone)

150–400°C (je nach Material)

Verringert die Viskosität (leichteres Fließen); Gefahr einer thermischen Zersetzung (Brandflecken, verminderte Eigenschaften); längere AbkühlzeitFormtemperatur10–120°C (Wasser) oder höher mit ÖlReduziert den Skin-Core-Effekt; verbessert die Oberflächenbeschaffenheit und Kristallinität (teilkristalline Materialien); Erhöht die Zykluszeit. Einspritzgeschwindigkeit (Durchflussrate): 10–300 mm/s (Schneckenvorschubgeschwindigkeit). kann zu höherer Orientierung und Eigenspannung führen; kann zu einer Überfüllung in der Nähe des Angusses führen. Einspritzdruck (Hydraulik oder Hohlraumdruck) 500–2.500 bar (7.000–35.000 psi). Sorgt für eine vollständige Hohlraumfüllung; Übermäßiger Druck führt zu Graten, Verformung der Form und inneren Spannungen. Druck (Packungsdruck) auf 30–80 % des Einspritzdrucks halten. Kompensiert Schrumpfung. reduziert Einfallstellen; Übermäßiger Haltedruck erhöht die Spannung im Formteil und die Auswurfkraft. Haltezeit 1–15 Sekunden. Muss fortgesetzt werden, bis der Anschnitt einfriert. Eine unzureichende Haltezeit führt zu Hohlräumen und Einfallstellen. Übermäßige Haltezeit verschwendet Zykluszeit. Abkühlzeit: 3–60 Sekunden (normalerweise 50–80 % des Zyklus). Reduziert die Teiletemperatur für den Auswurf. unzureichende Kühlung führt zu Verzug und Auswurfverformung. Gegendruck (Schneckendrehung) 5–20 bar (70–300 psi). Verbessert die Homogenisierung der Schmelze und entfernt eingeschlossene Luft. Übermäßiger Gegendruck zersetzt das Material und erhöht die Schmelzetemperatur. Schneckenrotationsgeschwindigkeit (Plastifizierung) 50–300 U/min. Erhöht die Schmelzeausstoßrate. Eine zu hohe Geschwindigkeit führt zu Reibungserwärmung und Materialverschlechterung

5.3 Wissenschaftliches Formen: Etablierung eines robusten Prozessfensters

Wissenschaftliches (oder entkoppeltes) Formen ist eine systematische Methodik zur Entwicklung und Dokumentation eines Spritzgussprozesses, der wiederholbar, übertragbar und variabel ist. Der Ansatz basiert auf Werkzeuginnendrucksensoren und Angussdichtungsstudien und nicht auf reinen Maschinenparametern.

• Schritt 1 – Nur füllen : Stellen Sie den Übergang von der Geschwindigkeits- zur Druckregelung auf 95–99 % Vollständigkeit ein (kurzer Schuss). Das Teil wird bei diesem Schritt nicht vollständig gefüllt. Bestimmen Sie die Füllzeit.
• Schritt 2 – Studie packen/halten : Führen Sie eine Tordichtungsstudie durch, indem Sie die Haltezeit verlängern, bis das Teilegewicht nicht mehr zunimmt. Der Zeitpunkt, zu dem sich das Gewicht stabilisiert, ist die Torversiegelungszeit.
• Schritt 3 – Kühlzeitoptimierung : Reduzieren Sie die Abkühlzeit, bis eine Auswurfverformung oder Dimensionsänderung auftritt, und fügen Sie dann eine Sicherheitsmarge von 10–20 % hinzu.
• Schritt 4 – Fensterdokumentation verarbeiten : Zeichnen Sie die unteren, nominalen und oberen Grenzwerte für jeden Parameter auf, der noch akzeptable Teile liefert.
• Schritt 5 – Fähigkeitsstudie (Cpk) : Führen Sie 30–50 aufeinanderfolgende Teile durch, messen Sie kritische Abmessungen und berechnen Sie die Prozessfähigkeit. Ziel-Cpk ≥ 1,33 für kritische Abmessungen.

5.4 Qualitätskontrollmethoden für Spritzgussteile aus Kunststoff

Die Qualitätssicherung umfasst den Materialeingang, die Inprozessüberwachung und die Endkontrolle. Die folgenden Methoden sind in der gesamten Kunststoffindustrie Standard.

5.4.1 Überprüfung des eingehenden Materials

Jede Harzcharge muss vor der Produktion überprüft werden:

• Überprüfung des Feuchtigkeitsgehalts (mittels Feuchtemessgerät oder Karl-Fischer-Titration). Zielwert: <0,02 % für hygroskopische Materialien (PA, PC, PET) vor der Verarbeitung.
• Messung des Schmelzflussindex (MFI). (ASTM D1238/ISO 1133), um zu bestätigen, dass die Viskosität mit der angegebenen Qualität übereinstimmt.
• Farbmessung (Spektralfotometer) für individuell gefärbte Partien.

5.4.2 In-Prozess-Überwachung

Moderne Maschinen und Formen verfügen über Sensoren zur Qualitätssicherung in Echtzeit:

• Hohlraumdruckwandler : Wird hinter Auswerferstiften oder in der Hohlraumwand montiert. Überwachen Sie den Spitzendruck, den Integraldruck und die Zeit bis zum Erreichen des Spitzenwerts. Abweichungen von mehr als ±5–10 % lösen eine Ablehnung aus.
• Schmelzetemperatursensor (Infrarot oder Thermoelement an der Düse) .
• Überwachung der Schussgröße und des Schraubenkissens : Das Polster (verbleibende Schmelze an der Schneckenspitze nach dem Transfer) sollte 2–6 mm betragen. Abweichungen über ±0,5 mm weisen auf Inkonsistenz hin.
• Formdurchbiegungssensoren (LVDT) auf Traversen oder Formplatten.

5.4.3 Endkontrolle und Tests

Stichprobenpläne (z. B. AQL 1.0, 2.5) bestimmen, wie viele Teile pro Los einer vollständigen Prüfung unterzogen werden:

• Dimensionsmessung : KMG, optischer Komparator oder Handmessgeräte (Stift, Stecker, Tiefe). Messen Sie in der Regel 5–10 kritische Abmessungen pro Teil.
• Sichtprüfung : Gegen zugelassene Grenzproben für Einfallstellen, Fließlinien, Brandstellen, schwarze Flecken und Oberflächenfehler (Kratzer, Auswerferstiftspuren).
• Mechanische Prüfung (nach Bedarf) : Zug-, Schlag- (Izod/Charpy), Biege- oder Härtetests gemäß relevanten ASTM- oder ISO-Standards.
• Funktionstest der Montage : Überprüfen Sie die Passung mit den Gegenstücken (Einrastung, Einschraubdrehmoment, Presspassung).
• Dichtheitsprüfung : Druckabfall- oder Vakuumprüfung für versiegelte Komponenten (z. B. Flüssigkeitsbehälter, Elektronikgehäuse).

5.5 Häufige Fehler: Grundursachen und Korrekturmaßnahmen

Die folgende Tabelle enthält Hinweise zur Fehlerbehebung bei häufigen Spritzgussfehlern. Überprüfen Sie immer den Materialzustand (Trockenheit, Chargenkonsistenz), bevor Sie die Maschinenparameter anpassen.

Grat (dünne Kunststofffolie an der Trennfuge)

• Klemmkraft zu gering für den Einspritzdruck
• Schmelzetemperatur zu hoch (niedrige Viskosität)
• Einspritzgeschwindigkeit oder Druck zu hoch
• Klemmkraft erhöhen (sofern die Maschinenkapazität dies zulässt)
• Schmelztemperatur um 5–15 °C reduzieren
• Einspritzgeschwindigkeit reduzieren (Stufe 1) oder Druck beibehalten

Kurzer Schuss (unvollständige Füllung)

• Einspritzdruck oder -geschwindigkeit unzureichend
• Massetemperatur zu niedrig (hohe Viskosität)
• Schussgröße zu klein oder Kissen verloren
• Einspritzdruck bzw. -geschwindigkeit erhöhen (Stufe 1)
• Schmelztemperatur um 5–20 °C erhöhen
• Schussgröße erhöhen (3–6 mm Polsterung sicherstellen)

Einfallstelle (Vertiefung auf der Oberfläche)

• Halten Sie den Druck zu niedrig oder zu kurz
• Tor ist vorzeitig eingefroren (Tor zu klein)
• Schmelze- oder Formtemperatur zu hoch
• Nachdruck erhöhen (bis zu 80 % des Einspritzdrucks)
• Haltezeit erhöhen (muss länger sein als die Gate-Versiegelungszeit)
• Reduzieren Sie die Temperatur der Schmelze oder Form um 5–15 °C

Leere (innere Blase)

• Unzureichender Haltedruck oder Haltezeit
• Übermäßige Materialschrumpfung (dicker Abschnitt)
• Verbranntes Gas eingeschlossen
• Dasselbe wie bei der Korrektur von Einfallstellen
• Reduzieren Sie die Wandstärke (Designänderung) oder platzieren Sie den Anschnitt am dicksten Abschnitt
• Entlüftung verbessern (Entlüftungsöffnungen reinigen, Tiefe erhöhen)

Brandflecken (dunkle Streifen)

• Eingeschlossene komprimierte Luft verursacht Entzündung
• Schmelzetemperatur zu hoch
• Entgasung von feuchtem Material
• Injektionsgeschwindigkeit reduzieren (betroffener Bereich)
• Entlüftung verbessern (Entlüftungen hinzufügen oder auf 0,02–0,05 mm vertiefen)
• Schmelzetemperatur reduzieren; Überprüfen Sie, ob das Material trocken ist

Schweißnaht sichtbar (Stricklinie)

• Schmelzfronten treffen bei niedriger Temperatur aufeinander
• Einspritzgeschwindigkeit zu langsam
• Formtemperatur zu niedrig
• Erhöhen Sie die Einspritzgeschwindigkeit im Bindenahtbereich
• Schmelze- und/oder Formtemperatur erhöhen
• Fügen Sie an der Schweißstelle eine Entlüftungs- oder Überlauflasche hinzu

Markierung des Auswerferstifts (Vorsprung oder Vertiefung)

• Auswerferstift zu lang (Druckmarkierung) oder zu kurz (kein Auswurf)
• Das Teil ist beim Auswerfen immer noch zu heiß/verzogen
• Unzureichende Abkühlzeit
• Passen Sie die Länge des Auswerferstifts innerhalb von 0,05 mm des Nennwerts an
• Abkühlzeit um 10–30 % verlängern
• Formtemperatur reduzieren

6. Branchenübergreifende Anwendungen: Fallstudien und Materiallösungen

Spritzgussteile aus Kunststoff sind in der modernen Industrie allgegenwärtig und ersetzen Metall, Glas, Holz und andere Materialien aufgrund der Vorteile hinsichtlich Gewichtsreduzierung, Designfreiheit, Korrosionsbeständigkeit und skalierbaren Kosten. In diesem Abschnitt werden sechs Hauptanwendungsbereiche, die verwendeten spezifischen Materialqualitäten, kritische Designanforderungen und die für jede Branche spezifischen Spritzgussherausforderungen untersucht.

Das Verständnis dieser Anwendungsarchetypen hilft Ingenieuren, bewährte Material-Prozess-Kombinationen zu identifizieren und zu vermeiden, Lösungen für allgemeine Funktionsanforderungen neu zu erfinden.

6.1 Automobilindustrie: Leichtbau, Konsolidierung und Haltbarkeit

Moderne Fahrzeuge enthalten 200–300 Kilogramm Kunststoffteile, was 15–20 % des Fahrzeuggewichts ausmacht. Spritzgussteile tragen durch Gewichtsreduzierung bei gleichzeitiger Beibehaltung der Crashsicherheit und thermischen Leistung erheblich zur Kraftstoffeffizienz bei.

6.1.1 Typische Spritzgusskomponenten für die Automobilindustrie

• Innenausstattung : Instrumententafeln, Türverkleidungen, Säulenabdeckungen, Mittelkonsolen – geformt aus ABS, PC/ABS-Mischungen oder PP/EPDM mit Talkfüller.
• Komponenten unter der Motorhaube : Motorabdeckungen, Luftansaugkrümmer, Kühlventilatoren, Sicherungskästen – glasfaserverstärktes PA, PBT oder Phenolverbundwerkstoffe für Hitzebeständigkeit (bis zu 150 °C dauerhaft).
• Beleuchtung : Scheinwerfergehäuse (Duroplast oder PC), Reflektoreinsätze (PBT mit Aluminiumbeschichtung), Linsen (PC).
• Außenteile : Stoßstangenverkleidungen, Gitter, Spiegelgehäuse – lackiertes PP oder ASA für UV-Stabilität.
